原理特點
測油流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。
原理&結構
"FR55測油流量計是一種速度式流量計。在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
特點
極好的重復性，適合于配料
優秀的低流速測量性能
極快速響應，適合批量控制和配比控制場合的使用
多葉片結構的轉子，精度高
蒸汽清洗允許
緊奏型適用于設備安裝
應用
成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
潤滑油、液壓油等
水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性鈉、二硫化碳等
牛奶、咖啡等
導熱油、熱煤油等高溫介質
指標參數 |
|
性能參數 |
|
精度： | 0.5% of rate 和0.25% of rate 兩種 |
重復性： | 測量值的±0.1% |
響應時間： | 最大50 毫秒相對于輸入的改變 |
穩定性： | 6個月以上的穩定性是測量值的±0.1% |
環境溫度的影響： | 超過工作溫度范圍是±0.25%測量值 |
安裝位置的影響： | 需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響 |
啟動時間： | 從零流量開始需要50毫秒 |
預熱時間： | 從通電到達到額定測量精度需要5分鐘 |
傳感器參數 |
|
尺寸： | DN4 to DN250 |
被測流體溫度范圍： | -40 to 120℃，（＞120°C且≤180°C定制型可函尋銷售工程師） |
傳感器本體材質： | 不銹鋼1.4301(304) ,不銹鋼1.4435(316L) |
葉輪及附件材質： | 430F不銹鋼 ,不銹鋼1.4435(316L) |
耐壓等級： | PN10 to PN63 |
線圈阻抗： | 1600Ω |
接線盒參數 |
|
環境溫度范圍： | -20 to 140° F (-29 to 60 ℃ ) |
接線盒材質： | 不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L) |
轉換器密封圈： | O型橡膠密封圈 |
電源： | DC 12V to 30V ，1A快速熔斷保險； |
防護等級： | IP65&IP67 |
電氣接口： | PG13.5 |
功率： | max 0.3 W |
輸出： | 脈沖輸出（用于總量） |
傳感器尺寸與流量范圍
尺寸(mm) | 可測流量范圍（流速影響精度） | 尺寸(mm) | 可測流量范圍（流速影響精度） | ||
最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
4 | 0.04 | 0.25 | 50 | 4 | 40 |
6 | 0.1 | 0.6 | 65 | 8 | 80 |
10 | 0.2 | 1.2 | 80 | 10 | 100 |
15 | 0.6 | 6 | 100 | 20 | 200 |
20 | 0.8 | 8 | 125 | 30 | 300 |
25 | 1 | 10 | 150 | 40 | 400 |
32 | 1.2 | 12 | 200 | 80 | 800 |
40 | 2 | 20 | 250 | 120 | 1200 |

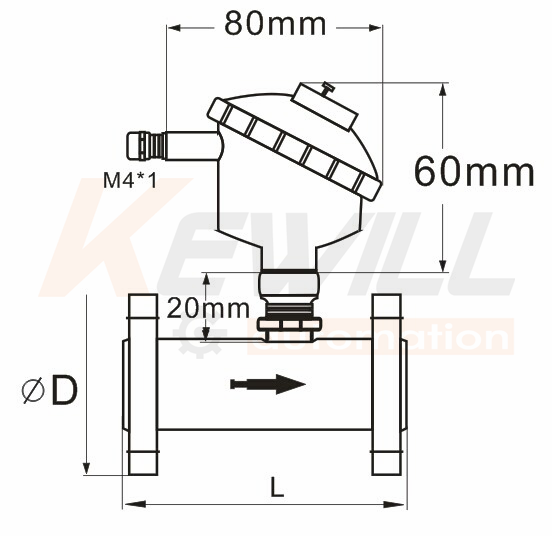

FR55-F法蘭型外形尺寸
尺寸(mm) | 法蘭端面尺寸 L(mm) | 法蘭外徑D(mm) | 高度H(mm) | 大約重量（kg) | |||
PN16 | PN40 | PN16 | PN40 | PN16 | PN40 | ||
10 | 80 | 90 | 90 | 144 | 144 | 3.0 | 3.0 |
15 | 75 | 95 | 95 | 146 | 146 | 3.0 | 3.0 |
20 | 85 | 105 | 105 | 151 | 151 | 4.0 | 4.0 |
25 | 100 | 115 | 115 | 156 | 156 | 4.5 | 4.5 |
32 | 120 | 140 | 140 | 169 | 169 | 6.0 | 6.0 |
40 | 140 | 150 | 150 | 180 | 180 | 7.0 | 7.0 |
50 | 150 | 165 | 165 | 192 | 192 | 9.0 | 9.0 |
65 | 175 | 185 | 185 | 210 | 210 | 11.0 | 11.0 |
80 | 200 | 200 | 200 | 224 | 224 | 13 | 13 |
100 | 220 | 220 | 235 | 244 | 251 | 16.0 | 19.0 |
125 | 250 | 250 | 270 | 271 | 281 | 23 | 27 |
150 | 300 | 285 | 300 | 300 | 307 | 31.0 | 37.0 |
200 | 360 | 340 | 375 | 353 | 370 | 43 | 53 |
250 | 420 | 395 | 450 | 406 | 433 | 64.0 | 80.0 |
