原理特點
KAP12高溫壓力變送器：采用硅壓阻式隔離膜充油芯體作為信號測量元件。
產品描述
KAP12高溫壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。
特點
測量范圍廣，全不銹鋼結構，壓力接口形式多樣，防護等級IP65;
輸出信號形式多樣，現場可調；
應用
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
應用于石油、化工、冶金、電力、水文等工業過程現場。
船舶及航空工業領域。
液壓及氣動控制系統。
技術參數 |
|
量程范圍： | 1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
允許過載： | 小于等于額定量程的1.5倍或110MPa（取最小值） |
壓力類型： | 表壓、絕壓、密封參考?jí)盒?/span> |
精確度： | ±0.25%（典型）±0.5%（最大） |
長期穩定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） |
零點溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
滿度溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
工作溫度: | 20...150℃ |
貯存溫度: | 40..120℃ |
供電電源: | 15...30VDC |
輸出信號: | 4...20mA |
壓力接口: | M20×1.5 G1/4或用戶自選 |
外殼材質: | 304不銹鋼 |
膜片材質: | 316L |
O型密封圈: | 氟橡膠 |
電纜： | 聚乙烯 |
絕緣電阻： | 100MΩ 100VDC |
外殼防護等級： | IP65 |

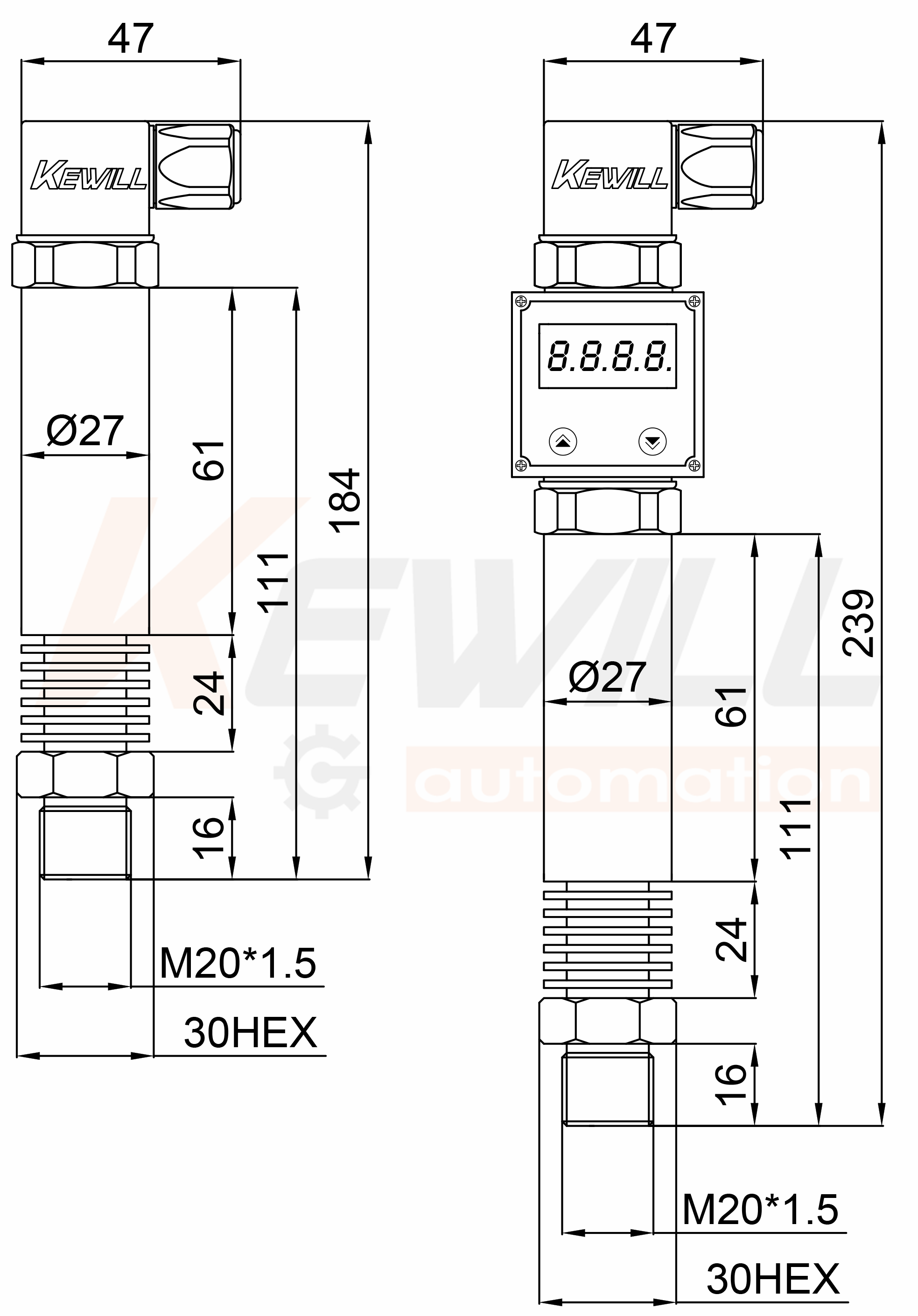

外形結構（單位：mm
標準量程代碼表(單位bar) | ||||
標準量程 | 表壓代碼 | 絕壓代碼 | ||
0…10mbar | GB0.01 | AB0.01 | ||
0…40mbar | GB0.04 | AB0.04 | ||
0…60mbar | GB0.06 | AB0.06 | ||
0…100mbar | GB0.1 | AB0.1 | ||
0…400mbar | GB0.4 | AB0.4 | ||
0…600mbar | GB0.6 | AB0.6 | ||
0…1bar | GB1 | AB1 | ||
0…2.5bar | GB2.5 | AB2.5 | ||
0…4bar | GB4 | AB4 | ||
0…6bar | GB6 | AB6 | ||
0…10bar | GB10 | AB10 | ||
0…20bar | GB20 | AB20 | ||
0…40bar | GB40 | AB40 | ||
0…60bar | GB60 | AB60 | ||
0…100bar | GB100 | AB100 | ||
0…160bar | GB160 | AB160 | ||
0…250bar | GB250 | AB250 | ||
0…400bar | GB400 | AB400 | ||
0…600bar | GB600 | AB600 | ||
標準量程代碼表(單位psi) | ||||
標準量程 | 表壓代碼 | 絕壓代碼 | ||
0…0.15psi | GP0.15 | AP0.15 | ||
0…0.6psi | GP0.6 | AP0.6 | ||
0…1psi | GP1 | AP1 | ||
0…1.5psi | GP1.5 | AP1.5 | ||
0…6psi | GP6 | AP6 | ||
0…10psi | GP10 | AP10 | ||
0…15psi | GP15 | AP15 | ||
0…50psi | GP50 | AP50 | ||
0…75psi | GP75 | AP75 | ||
0…100psi | GP100 | AP100 | ||
0…200psi | GP200 | AP200 | ||
0…300psi | GP300 | AP300 | ||
0…500psi | GP500 | AP500 | ||
0…750psi | GP750 | AP750 | ||
0…1000psi | GP1000 | AP1000 | ||
0…2000psi | GP2000 | AP2000 | ||
0…4000psi | GP4000 | AP4000 | ||
0…7000psi | GP7000 | AP7000 | ||
0…10000psi | GP10000 | AP10000 | ||
注：若所需量程不在標準列表中， 請?jiān)谟嗀洉r(shí)注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
選型表
KAP12- | 高溫壓力變送器 | ||||
| 測量范圍 | ||||
| 負壓-1 to 0bar | ||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | ||||
| 絕壓（量程見量程代碼表） | ||||
| 接口螺紋 | ||||
| G1/4 | ||||
| G1/2 （*） | ||||
| M20X1.5 | ||||
| 輸出信號類型 | ||||
| 4...20mA 模擬量輸出 | ||||
| 電氣連接 | ||||
|
| 赫斯曼接頭(DIN43650) | |||
KAP12- |
|
|
|
| ←選型示例 |
備注：*號標注為快速交貨型或現貨常備款
