關于電磁流量計在高爐風破損檢測中的應用，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
一，概述，
高爐風口在使用中是否損壞，可以通過進出水量和冷卻水溫度的差異以及是否有夾氣來判斷。對于大型高爐，通常使用電磁流量計或卡門渦街流量計來測量冷卻水的流量。寶鋼高爐采用雙管式電磁流量計，具有以下特點：
1、體積流量與產生的電動勢成線性關系，
2.檢測滯后時間小（響應時間3-75）；
3、產生的電動勢與流體的溫度、比重、粘度、電導率和流動狀態無關。電磁流量計雖然成本高，但故障和檢測到風口損壞的后果相對較小。此外，在更換風口時，還有回流、靜止等因素影響熱風系統的耐用性。
電磁流量計的測量數據由稱為CENTUM的數字集成控制裝置執行。它避免了風險集中的計算機DDC控制方式，克服了傳統模擬儀表控制電路多、分散和人機接觸不便的缺點，而CENTEM以微處理器為核心，數據通訊（時分復用）和高速）、離散系統的圖像顯示，具有集中控制、分散風險的特點。
二、原則
雙管電磁流量計由電磁流量檢測器和電磁流量變換放大器組成（圖1）。流量檢測由同一個電源和磁場回路，分別位于給排水管道中的兩個獨立檢測器來實現，因此對于電源波動、溫度變化等外界干擾，能有效抑制，提高測量精度。
風口損傷檢測系統的組成及特點

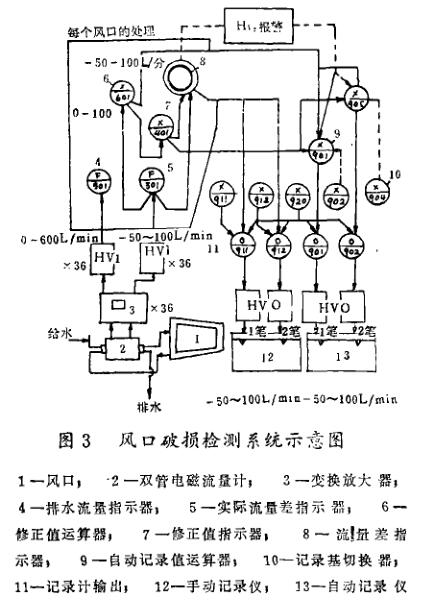

1號高爐有36個風口，裝有36套雙管電磁流量計，測量每個風口的冷卻進出料流量，并向CENTUM系統發送Q：和△Q兩個信號。經過運行控制和對線控制后，分別發出流量差一級報警（△Q>101/min）、二級報警（△Q）151/min）和排水流量低報警（Q：<1001/min）。此外，儀器屏幕上還設置了兩個記錄儀（自動和手動）。系統結構如圖3所示。
圖中HVI和HVO分別為電壓量程輸入輸出卡。前者將來自場的1 SV信號轉換為脈沖量，后者將CENTUM脈沖量轉換為1~SV信號輸入記錄儀。
3,1 排水流量下限報警 排水流量指示器巡檢45次，將讀取值與下限報警設定值進行比較。如果低于設定值，則該指標的循環狀態為L。序列表每15年檢查一次上述循環的狀態。當 L 被發現時。 ，輸出相應的脈沖信號。
3·2差分流量置換流量指示器也采樣45次循環。將實際差值流量與修正值相減，將得到的流量差值與存儲在儀表中的一級報警值（+DV）和二級報警值（H,）進行比較。如果超過設定值，則指示器回路狀態設置為+DV或H； .當檢查序列表時發現回路狀態時，會顯示相應的信息。
3·3 儀表誤差修正 通常，電磁流量計在使用一段時間后，會因水中懸浮物沉積等原因引起零漂。如果出水側的影響不同，即使進出風口沒有漏水，流量差也會反映在儀表上不為零，造成誤判。為此，設置了糾錯功能，其原理是在算術單元的修復值中，將lm市。
四、風口損壞檢測設備運行性能及分析 從高保紅帶花到正式運行，近三年的生產成果表明，效果理想，系統運行穩定，外擾小，反應靈敏，為操作人員掌握風口，趙防源的一爐做出了有益的貢獻`這全年大致可以分為兩個階段。 ·1 在線調試和熟悉準軋制階段——該階段投入運行至1987年3月。整個風口損傷檢測系統雖然在投產前做了大量的家禽模擬調試和聯動試驗，但仍仍在摸索中掌握官方運營狀況。好在保護初期，'高保護產率低，

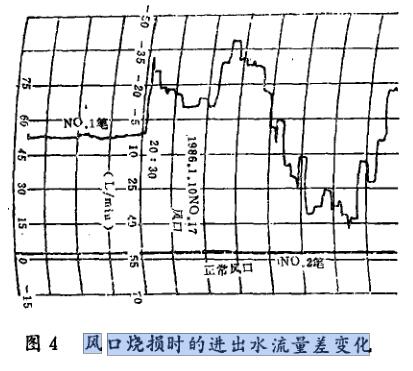

二、風口為原廠設備，損壞較多，一年半內共29次，第二次報警達到1次，確實屬于風口燒壞、屯'彎折或排水等原因造成的 管道泄漏報警僅12次。 一個典型的案例是在 1986 年 10 月 10 日到 2003 年左右，沒有。 27 風口燒壞，儀表立即報警，檢查確認后，立即更換其余機構，卸載風口前圈已被燒毀。 自動記錄儀記錄的△Q變化如圖4所示，圖中兩條線分別用兩支筆記錄。 下面的線是正常風口，而上面劇烈波動的是17號風口隨時間變化的△Q曲線。
