原理特點

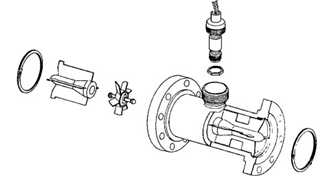

R60系列渦輪式流量計原理，結構渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，
渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
| #FormatImgID_2# | #FormatImgID_3# | #FormatImgID_4# |

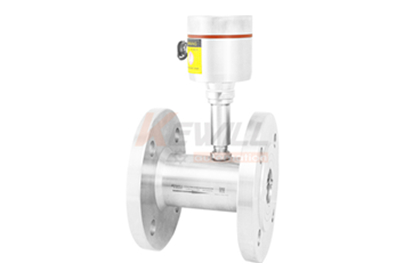

| FR60-F 法蘭型 | FR60-C 衛生卡箍型 | FR60-T 螺紋型 |
| 法蘭型渦輪流量計 | 衛生型渦輪流量計 | 螺紋型渦輪流量計 |
| 口徑:DN10 to DN250 | 口徑:DN15 to DN50 | 口徑:DN4 to DN50 |
| 精度：±0.5% / ±0.2% / ±1.0% | 精度：±0.5% / ±0.2% / ±1.0% | 精度：精度：±0.5% / ±0.2% / ±1.0% |
| 電源：DDC 12V to 30V ； | 電源：DDC 12V to 30V ； | 電源：DC 12V to 30V ； |
| 輸出：脈沖、電流、電壓、光耦NPN、液晶顯示 | 輸出：三脈沖、電流、電壓、光耦NPN、液晶顯示 | 輸出：三脈沖、電流、電壓、光耦NPN、液晶顯示 |
| 法蘭標準：DIN、ASME 、JIS、產品應用地標準 | 連接方式：衛生卡箍 | 連接方式：螺紋連接 |
| 可選自潤滑軸承 | 可選自潤滑軸承 | 可選自潤滑軸承 |
● 安裝有高可靠性的長壽命軸承
● 極好的重復性好，適合于配料
● 優秀的低流速測量性能
● 極快速響應，適合批量控制和配比控制場合的使用
● 多葉片結構的轉子，精度高
● 蒸汽清洗允許
● 緊奏型適用于設備安裝
| FR60- | 渦輪式流量計 | ||||||||||||||||||
| 通徑 | |||||||||||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管徑約定交貨） | |||||||||||||||||||
| 輸出信號 | |||||||||||||||||||
| 脈沖 | |||||||||||||||||||
| 0-5V | |||||||||||||||||||
| 4-20mA | |||||||||||||||||||
| 4-20mA+脈沖+2路開關量輸出 | |||||||||||||||||||
| 4-20mA+脈沖+2路開關量輸出+瞬時流量顯示+累計流量顯示 | |||||||||||||||||||
| 過程連接類型 | |||||||||||||||||||
| 螺紋密封連接 | |||||||||||||||||||
| 法蘭式連接 | |||||||||||||||||||
| 衛生級卡箍連接 | |||||||||||||||||||
| 精度 | |||||||||||||||||||
| 精度0.2% （DN≥DN15以上管路適用） | |||||||||||||||||||
| 精度0.5% | |||||||||||||||||||
| 精度1.0% | |||||||||||||||||||
| 接線方式 | |||||||||||||||||||
| 不銹鋼1.4301(304)接線盒 IP67 | |||||||||||||||||||
| 航空插座連接器IP65 | |||||||||||||||||||
| 赫斯曼接頭(DIN43650)IP65 | |||||||||||||||||||
| 耐壓等級 | |||||||||||||||||||
| EN 1092-1(DIN) PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||||||||||
| EN 1092-1(DIN) PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||||||||||
| EN 1092-1(DIN) PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||||||||||
| EN 1092-1(DIN) PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||||||||||
| EN 1092-1(DIN) PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||||||||||
| EN 1092-1(DIN) PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||||||||||
| EN 1092-1(DIN) PN250 | JIS 10K | ||||||||||||||||||
| EN 1092-1(DIN) PN400 | JIS 20K | ||||||||||||||||||
| 產品應用地特殊標準 | |||||||||||||||||||
| 系統供電方式 | |||||||||||||||||||
| 12~30V DC | |||||||||||||||||||
| 本體材質 | |||||||||||||||||||
| 不銹鋼1.4301(304) | |||||||||||||||||||
| 不銹鋼1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| 內部葉輪與附件材質 | |||||||||||||||||||
| 430F不銹鋼 | |||||||||||||||||||
| 不銹鋼1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| (特殊備選項)VARIO | |||||||||||||||||||
| 特殊參數定制款 | |||||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||||
