原理特點
TK53T包含一個PT100探頭(或PT1000),PT100鉑熱電阻的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。當PT100在0℃的時候他的阻值為1

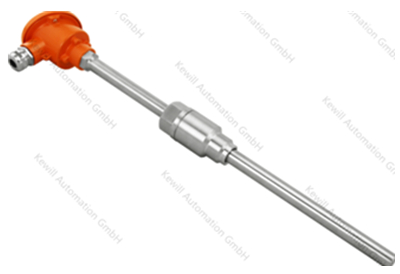

TK53T 熱電阻溫度變送器
TK53T包含一個PT100探頭(或PT1000), PT100鉑熱電阻的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。當PT100在0℃的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成近似勻速的增長。通過運輸電路后輸出電流信號。
●安裝簡單。
●多種量程可選。
●多種規格探頭可選。
●全不銹鋼外殼，結構緊湊堅固?？垢蓴_能力強。
●標準方式出線。
適合測量水，油，氣類介質
可用于供水系統，液壓、氣動裝置，冷卻系統，加熱系統，空調系統，自動化工程等。
| 測量范圍: | ­200…0°C,­100…0°C,­50…0°C,­50…50 °C; | |||||||||
| 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C; | ||||||||||
| 0…150°C,0…200°C,0…450°C,0…500°C; | ||||||||||
| 客戶任意指定-200…500°C間量程; | ||||||||||
| 精度等級: | ±0.2%FS | |||||||||
| ±0.5%FS | ||||||||||
| 探頭尺寸與耐壓: | Φ6 探頭 40 bar | |||||||||
| Φ8 探頭 40 bar | ||||||||||
| Φ10 探頭 100 bar | ||||||||||
| 防護等級: | IP65 | |||||||||
| 輸出信號: | PT100 | |||||||||
| PT1000 | ||||||||||
| 響應時間: | 0.5…3s（典型值1秒） | |||||||||
| 環境溫度: | ­30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 電氣部分材料: | 黑色NBR | |||||||||
| 外殼材料: | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | |||||||||
| 另配保護管材質: | 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 鈦合金Ti | ||||||||||
| 哈氏合金HB | ||||||||||
| 探桿與密封面外襯PTFE | ||||||||||

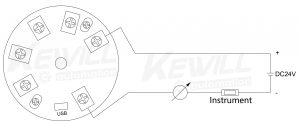

| 電氣連接: | 接線盒式 | |||||||||

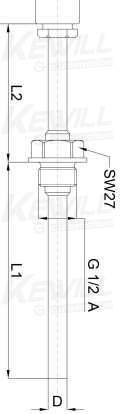

| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| -200…0 °C | 45mm | 0…120 °C | 0mm |
| -100…0 °C | 45mm | 0…150 °C | 45mm |
| -50…0 °C | 0mm | 0…200 °C | 45mm |
| ‘-50…50 °C | 0mm | 0…300 °C | 45mm |
| 0…50 °C | 0mm | 0…350 °C | 45mm |
| 0…80 °C | 0mm | 0…450 °C | 100mm |
| 0…100 °C | 0mm | 0…500 °C | 300mm |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| /NA | -200…0°C; | /PA | 0…50 °C; | /PE | 0…120°C; | /PI | 0…350°C; | ||||||||||||
| /NB | -100…0°C; | /PB | 0…50 °C; | /PF | 0…150°C; | /PJ | 0…450°C; | ||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | /PK | 0…500°C; | ||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | /PH | 0…300°C; | /PL | 任意指定量程 | ||||||||||||
| TK53T- | 熱電阻溫度傳感器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| 4…20mA輸出 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6 耐壓40 bar （*） | ||||||||||||||||||
| Φ8 耐壓40 bar | ||||||||||||||||||
| Φ10 耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出線方式 | ||||||||||||||||||
| M20*1.5鑄鋁自接線盒 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 精度等級 | ||||||||||||||||||
| ±0.2% | ||||||||||||||||||
| ±0.5% | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
| KEC- | 信號電纜（與該系列主品配套） | ||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長 | |||||||
| 普通線纜 | |||||||
| 屏蔽線纜 | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||
| KTC- | 保護套管 Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
