原理特點
TP21包含一個PT100探頭，PT100阻值會隨溫度變化而變化，PT100有二線式，三線式，四線式幾種規格可供選擇。

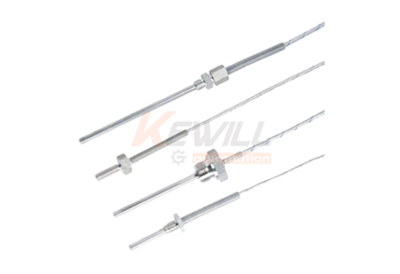

TP21 PT100熱電阻溫度傳感器
TP21包含一個PT100探頭，PT100阻值會隨溫度變化而變化，PT100有二線式，三線式，四線式幾種規格可供選擇。
安裝簡單，多種量程可選，多種規格探頭可選
結構緊湊，量程廣(-200…600℃)
耐壓較高，可以達到40bar
兩線，三線，四線可選
可選配柜裝式控制表進行連接使用
適合于測量水，油，氣類介質
可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
| 測量范圍： | ­20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | ||||||||||||||
| 精度等級： | Class A | ||||||||||||||
| 信號輸出： | 電阻信號 | ||||||||||||||
| 允許誤差： | ±0.3K+0.005×T | ||||||||||||||
| 耐壓： | Φ6型 探頭 40bar | ||||||||||||||
| 防護等級： | IP67 | ||||||||||||||
| 外殼材料： | 不銹鋼1.4435(316L) | ||||||||||||||
| 觸液部分材料： | 不銹鋼1.4435(316L) | ||||||||||||||
| 電氣連接： | 直接出線 | ||||||||||||||

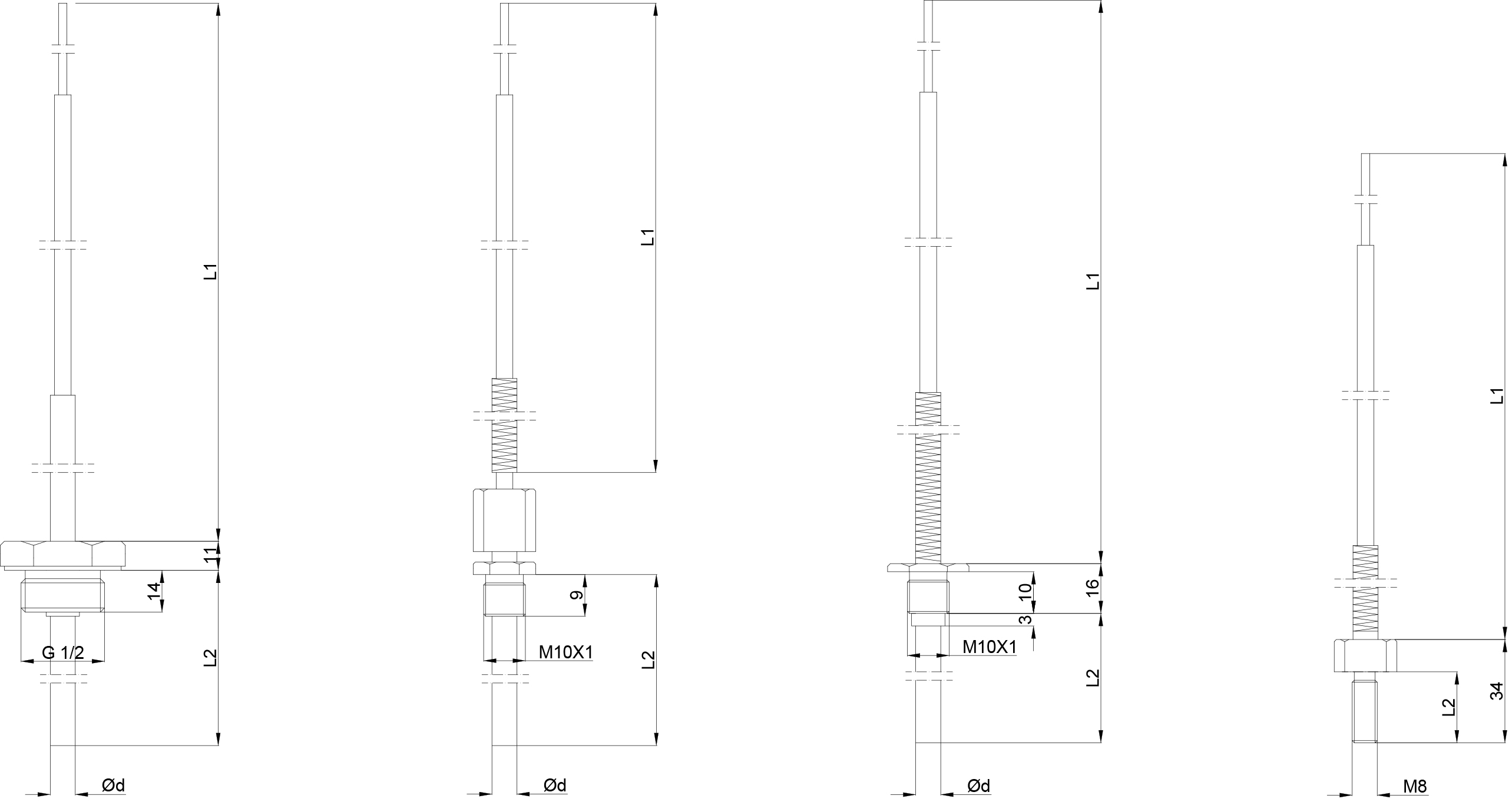

A型 B型 C型 D型
| TP21- | 熱電阻溫度傳感器 | |||||||||||||||||
| 樣式類型（詳見尺寸圖） | ||||||||||||||||||
| A型 | ||||||||||||||||||
| B型 | ||||||||||||||||||
| C型 | ||||||||||||||||||
| D型 | ||||||||||||||||||
| 量程 | ||||||||||||||||||
| -25…100℃ | ||||||||||||||||||
| -50…200℃ | ||||||||||||||||||
| -50…250℃ | ||||||||||||||||||
| -50…350℃ | ||||||||||||||||||
| -200…600℃ | ||||||||||||||||||
| 輸出 | ||||||||||||||||||
| 兩線制電纜輸出 | ||||||||||||||||||
| 三線制電纜輸出 | ||||||||||||||||||
| 四線制電纜輸出 | ||||||||||||||||||
| 探頭長L2 | ||||||||||||||||||
| 探頭長L2為25mm(注：D型僅有此長度） | ||||||||||||||||||
| 探頭長L2為50mm | ||||||||||||||||||
| 探頭長L2為100mm | ||||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||||
| 探頭長L2為400mm | ||||||||||||||||||
| 探頭長L2為500mm | ||||||||||||||||||
| 探頭長直徑 | ||||||||||||||||||
| T探頭長直徑ØD為3mm | ||||||||||||||||||
| T探頭長直徑ØD為4mm | ||||||||||||||||||
| T探頭長直徑ØD為6mm | ||||||||||||||||||
| 出線長度L1 | ||||||||||||||||||
| 出線長L1為1m | ||||||||||||||||||
| 出線長L1為2m | ||||||||||||||||||
| 出線長L1為3m | ||||||||||||||||||
| 出線材質 | ||||||||||||||||||
| 出線材質：PVC | ||||||||||||||||||
| 出線材質：PUR(耐油線纜） | ||||||||||||||||||
| 出線材質：特氟龍（teflon) | ||||||||||||||||||
| 出線材質：金屬網 | ||||||||||||||||||
