原理特點
消防水流量計：超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器。測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間.
超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器。測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間，再根據傳聲媒質中的聲邊，就可以算得從換能居到液面的距離，從而確定液位。
FU90 超聲波明渠流量計
流通順暢的明渠內流量越大，液位越高;流量越小，液位越低。 通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。 在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。
常用的量水堰槽有：巴歇爾槽、 三角堰、 矩形堰等，優選巴歇爾槽。
消防水流量計
特點
●內置多種算法，適合各種標準水堰
●堅固、穩定的超聲波傳感器適用惡劣工況場合
●中文菜單，操作更方便
●探頭更換便捷，備件置換更方便
●盲區可以人工設置，屏蔽探頭附近的干擾信號
●換能器內置溫度傳感器，實時自動溫度補償
應用
在污水排放、水利工程、供水引渠、農田灌溉等很多場合的水路是敞開的渠道而非管道，這些渠道的水流量的測量儀表稱為明渠流量計，具體做法是：在明渠的測量點安置一個標準的量水堰槽，在堰槽的固定點安裝一臺高精度的液位計，根據相應埋槽的水位-流量關系，計算出流量。FU90型就是這樣一款高精度的超聲波原理的明渠流量計，可以同時顯示瞬時流量/累計流量/液位高度。
污水排放、水利工程、供水引渠、農田灌溉等。

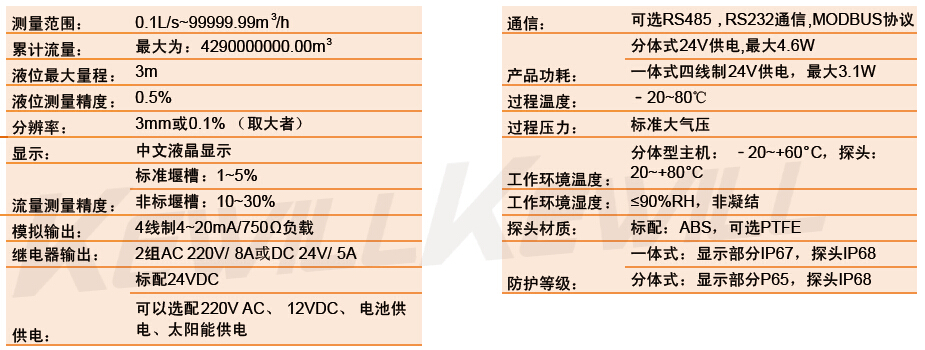

技術參數
技術參數

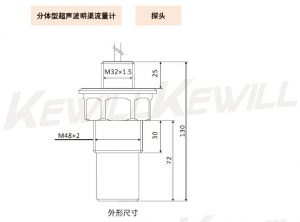

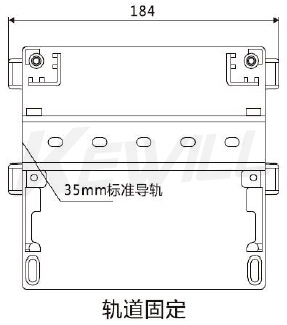

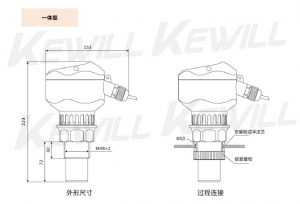

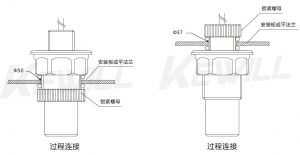

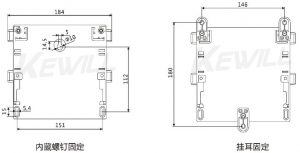

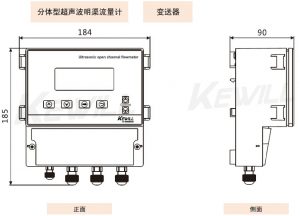

外形尺寸及連接
電氣相關

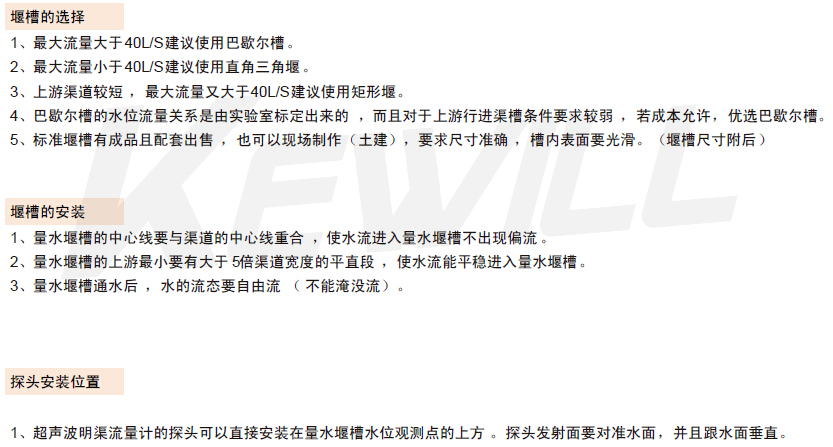

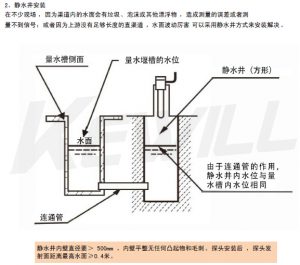

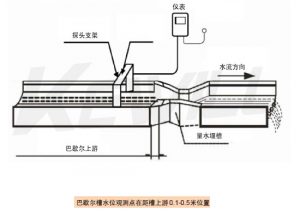

安裝設計

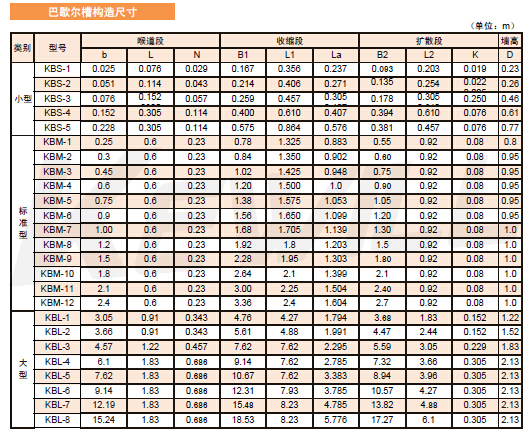

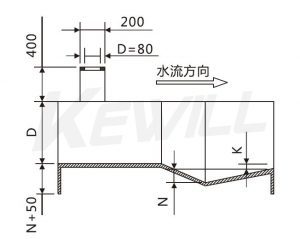

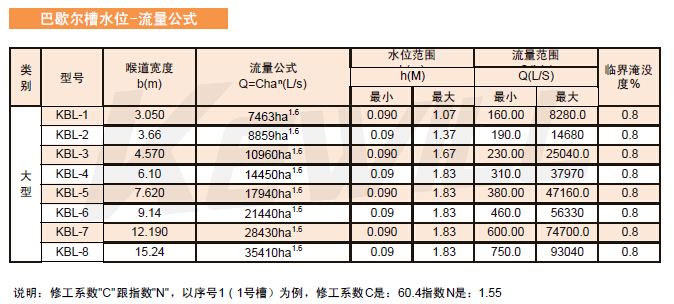

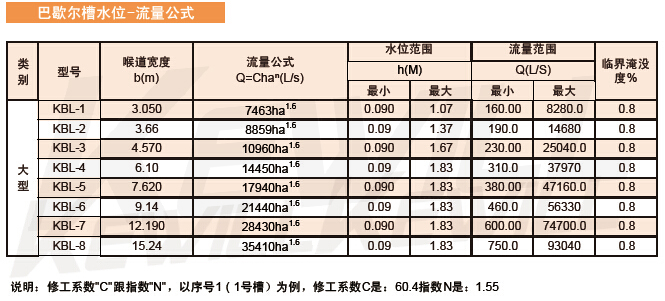

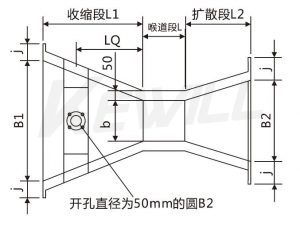

巴歇爾槽
說明 ：
材質：玻璃鋼 ，PVC或者不銹鋼。
1、內尺寸要準確。
2、內表面要光滑、平整。
3、壁厚要大于8mm。
4、探頭支架如跨度太大 ，設法增加強度。
5、支架離最高水位距離要大于400mm。
6、j尺寸與在渠道上安裝有關 ，根據現場情況確定。
選型表
| FU90- | 超聲波明渠流量計 | ||||||||
| 測量介質種類 | |||||||||
| 一體式 | |||||||||
| 分體式 | |||||||||
| 分體探頭信號線纜長度 | |||||||||
| 一體式無此配件 | |||||||||
| 5m | |||||||||
| 10m | |||||||||
| 定制長度線纜 | |||||||||
| 輸出 | |||||||||
| 4～20mA輸出 | |||||||||
| 4～20mA輸出+2路開關輸出（24V,5A繼電器信號） | |||||||||
| 4～20mA輸出+2路開關輸出（220V.8A繼電器信號） | |||||||||
| 供電電源 | |||||||||
| DC24V | |||||||||
| AC85~265v | |||||||||
| DC12V,電池組與太陽能板 | |||||||||
| (特殊備選項)VARIO | |||||||||
| 無特殊配選 | |||||||||
| RS485通訊 | |||||||||
| RS232通訊 | |||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||
| KBS- | 巴歇爾槽體（小型） | |
| KBM- | 巴歇爾槽體（中型） | |
| KBL- | 巴歇爾槽體（大型） | |
| 量程代碼 | ||
| 量程1 | ||
| 指定量程的代碼 | ||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||
