原理特點
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式
進口超聲波流量計
原理

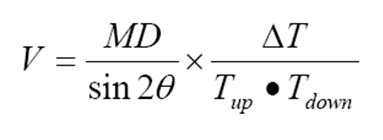

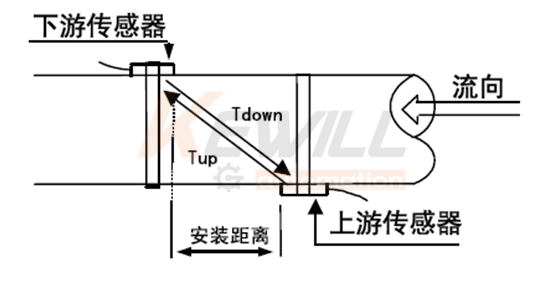

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式：
其中
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
進口超聲波流量計
特 點
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠?qū)崿F(xiàn)熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
|
技術參數 |
|
|
測量流體： |
滿管的水、污水、海水（其他液體需定制） |
|
流體溫度： |
0-30°C(0-160℃) |
|
工作環境： |
溫度：-10-45℃；濕度≤100%（RH） |
|
承受壓力： |
1.6Mpa(2.5Mpa可選) |
|
上游流暢敏感度等級： |
U3 |
|
下游流暢敏感度等級： |
D0 |
|
電磁兼容性等級： |
E2級 |
|
通訊接口： |
RS485/M-BUS/紅外 |
|
輸出信號： |
兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA |
|
供電電源： |
內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 |
|
防護等級： |
IP68可下水2米工作 |
|
本地顯示： |
雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 |
|
數據存儲： |
采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 |
|
測流周期： |
測量狀態：1次/秒；檢定狀態：4次/秒 |
|
功耗： |
電池可連續使用10年以上 |
|
接液材質： |
DN15-DN40黃銅（不銹鋼） |
|
DN50-DN150 球墨鑄鐵（不銹鋼） |
|
|
DN200-DN300碳鋼（不銹鋼） |
|
顯示及操作
58×22mm液晶顯示器
同屏顯示瞬時流量、累積流量、時間及各種狀態
觸摸式按鍵
手指觸摸玻璃即可完成操作
支持正反向流量測量
可分別進行正反向瞬時流量、累積流量測量
可設定多種測量單位
累積流量：m³、ft3、GAL、L
瞬時流量：m³/h、GPM、L/m
紅外通訊接口
支持M-BUS等多種協議
用途
1.水,海水等液體測量
2.給水與排水
3.節能監測 節水管理
4.泄露監測
5.流量巡檢，流量跟蹤與采集
6.熱量測量與熱量平衡
通訊與信號類型
|
標配 |
接線柱編號 |
定義 |
|
1 |
485+（A） |
|
|
2 |
485-(B) |
|
|
3 |
DC8-36V |
|
|
4 |
GND(可作485接地端子) |
|
|
選配 |
接線柱編號 |
定義 |
|
1 |
兩線制4-20mA(可用24V供電) |
|
|
2 |
OCT1(集電極開路輸出1) |
|
|
3 |
OCT2(集電極開路輸出2) |
|
|
4 |
C1（TTL電平脈沖輸出1） |
|
|
5 |
C2（TTL電平脈沖輸出2） |
注：以上通訊接口或輸出信號，可以在訂貨時選擇任意兩種引至外置防水接線盒。
DN50-DN300
單位：mm
|
公稱通徑 |
外形尺寸 |
法蘭尺寸 |
重量kg |
壓力等級bar |
|||||||||
|
L |
H1 |
H2 |
W1 |
W2 |
外徑D |
螺栓孔中心圓直徑D1 |
螺栓孔徑×數量Φ×n |
密封面 |
法蘭厚度C |
||||
|
D2 |
f |
||||||||||||
|
DN50 |
200 |
70 |
131 |
76 |
95 |
165 |
125 |
18×4 |
102 |
2 |
19 |
10.0 |
16 |
|
DN65 |
200 |
75 |
135 |
79 |
95 |
185 |
145 |
18×4 |
122 |
2 |
20 |
11.5 |
16 |
|
DN80 |
225 |
94 |
132 |
94 |
95 |
200 |
160 |
18×8 |
138 |
2 |
20 |
13.6 |
16 |
|
DN100 |
250 |
104 |
140 |
104 |
104 |
220 |
180 |
18×8 |
158 |
2 |
22 |
18.6 |
16 |
|
DN125 |
275 |
117 |
148 |
117 |
117 |
250 |
210 |
18×8 |
188 |
2 |
22 |
23.5 |
16 |
|
DN150 |
300 |
134 |
155 |
114 |
114 |
285 |
240 |
22×8 |
212 |
2 |
24 |
30.0 |
16 |
|
DN200 |
350 |
165 |
254 |
165 |
165 |
340 |
295 |
22×12 |
268 |
2 |
26 |
35.558 |
16 |
|
DN250 |
450 |
197 |
269 |
197 |
197 |
405 |
355 |
26×12 |
320 |
2 |
29 |
58.0 |
16 |
|
DN300 |
500 |
223 |
287 |
223 |
223 |
460 |
410 |
26×12 |
370 |
2 |
32 |
76.0 |
16 |
選型表
|
FU50- |
管道式超聲波流量計（超聲波水表）（在線式） |
|||||
|
FU50E- |
外夾式超聲波流量計（超聲波水表）(便攜非管道式） |
|||||
|
|
通徑 |
|||||
|
|
DN15口徑,螺紋連接,外螺紋G3/4 |
|||||
|
|
DN20口徑,螺紋連接,外螺紋G1 |
|||||
|
|
DN25口徑,螺紋連接,外螺紋G1 1/4 |
|||||
|
|
DN32口徑,螺紋連接,外螺紋G1 1/2 |
|||||
|
|
DN40口徑,螺紋連接,外螺紋G2 |
|||||
|
|
DN50口徑,法蘭連接,16bar |
|||||
|
|
DN65口徑,法蘭連接,16bar |
|||||
|
|
DN80口徑,法蘭連接,16bar |
|||||
|
|
DN100口徑,法蘭連接,16bar |
|||||
|
|
DN125口徑,法蘭連接,16bar |
|||||
|
|
DN150口徑,法蘭連接,16bar |
|||||
|
|
DN200口徑,法蘭連接,16bar |
|||||
|
|
DN250口徑,法蘭連接,16bar |
|||||
|
|
DN300口徑,法蘭連接,16bar |
|||||
|
|
輸出信號與供電類型 |
|||||
|
|
3.6V鋰電池（僅顯示用選擇） |
|||||
|
|
RS485 DC8~36V |
|||||
|
|
4-20mA DC24V |
|||||
|
|
M-Bus 遠程抄表系統(symphonic mbus) |
|||||
|
|
選配信號 |
|||||
|
|
無選配 |
|||||
|
|
TTL電平脈沖輸出 |
|||||
|
|
2路常開信號 |
|||||
|
|
接液本體材質 |
|||||
|
|
黃銅合金結構 UNI EN 12165 CW617N |
|||||
|
|
球墨鑄鐵 |
|||||
|
|
碳鋼 |
|||||
|
|
不銹鋼1.4301(304) |
|||||
|
(特殊備選項)VARIO |
||||||
|
|
無定制功能 |
|||||
|
|
協議定制功能 |
|||||
|
FU50- |
|
|
|
|
|
←選型示例 |
