FF金屬浮子流量計 返回

原理特點

FF金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內，裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入，從頂部流出

FF金屬浮子流量計

原理，結構

FF金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內，裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入，從頂部流出。當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用:一是垂直向上的推動力，它等于流體流經轉了與錐形管間的環形截面所產生的壓力差;另一是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大干轉子凈重力時，轉子就上升。當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上。在金屬管外表面上刻有讀數，根據轉子的停留位置，即讀出被測流體的流量。轉達子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值，而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。



FF浮子流量計



FF金屬管浮子流量計特點…優勢

●金屬結構，適合于高溫，高壓等惡劣工況

●適用于小口徑和低流速介質流量測量

●結構簡單,工作可靠,維護量小,使用壽命長

●對于直管段要求不高

●較寬的流量比10：1

●單軸靈敏指示，非接觸磁耦合傳動

指示器…功能與優勢

●測量磁場的角位移與線位移

●單軸靈敏顯示

●雙行液晶顯示,可同時顯示瞬時流量與累計流量

●帶有參數設定菜單功能

●帶有數據恢復，數據備份及掉電保護功能

●報警與累計脈沖輸出功能

●有就地顯示型和智能遠傳型，支持多種輸出協議，

●采用16位嵌入式微處理器，運算速度快，精度高

●高清晰度背光LCD顯示，漢英菜單操作

●可選電池供電就地顯示功能

金屬管浮子流量計特點…局限性

●DN200以上管道無法測量

●強磁場環節影響測量精度



金屬浮子流量計



應用

主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。

技術參數

測量范圍： 水（20℃）：1-200000l/h
空氣（20℃，0.1013Mpa）0.03~4000m3h
量程比： 標準型10:1，特殊型20:1
精確度： 標準型1.5級 特殊型1.0級
壓力等級： 標準型：DN15-DN50  40bar
壓力損失： 夾套的壓力等級為16bar，特殊要求請接洽售前技術人員
特殊型：DN15-DN50  250bar
7KPa-70KPa
介質溫度： 標準型：-40℃~100℃，PTFE：0℃~120℃
高溫型：0℃-200℃
介質粘度： DN15：η＜5mPa.s(F15.1-F15.3) η30＜mPa.s(F15.4-F15.8)
DN25：η＜30mPa.s          DN50-DN150：＜η＜30mPa.s
環境溫度： 遠傳型：40℃~185℃（液晶面板在-30℃~80℃期間性能最佳）
就地指針型：-40℃~100℃
連接形式： 標準型：標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口： 隔爆型為1/2NPT內螺紋，其它M20*1.5內螺紋
標準型：12~32VDC二線制4-20mA
報警型：18~28VDC三線制4-20mA
交流型：85~265VAC 50Hz
供電電源： 電池型：3.6V，7.5AH鋰電池，三年
消耗功率： ≤3W
負載特性： 二線制：RLmax=50*（-12）Ω=600Ω@24V
報警型:最大負載電阻200Ω
交流型：最大負載電阻200Ω
報警輸出： 上限或下限瞬時流量報警
開關量報警  繼電器輸出
液晶顯示： 瞬時流量顯示值范圍：0-50000（帶小數點）
累積流量顯示值范圍：0-99999999（帶小數點）自動復位

防護等級： IP65
常規耐壓 口徑 耐壓
DN15～50 40bar
DN80～200 16bar

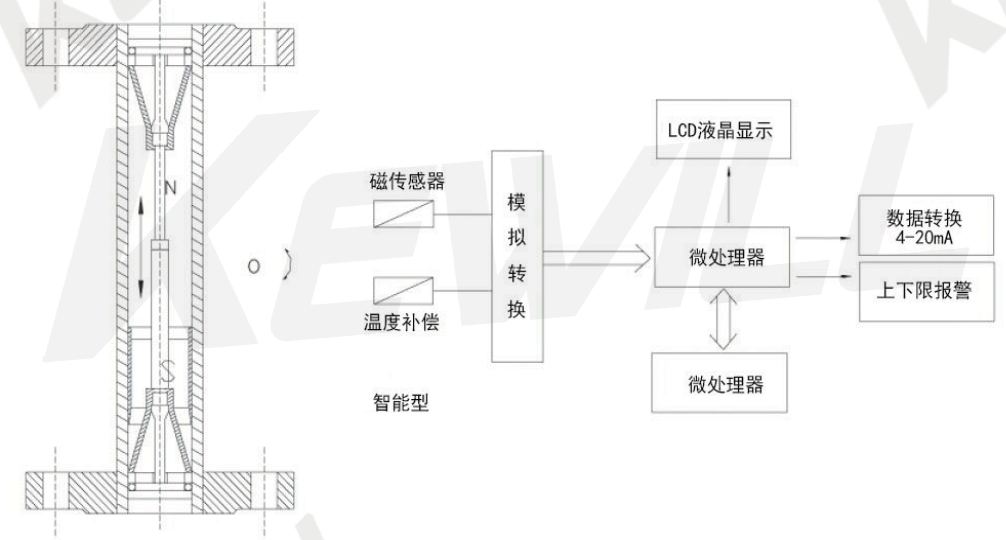

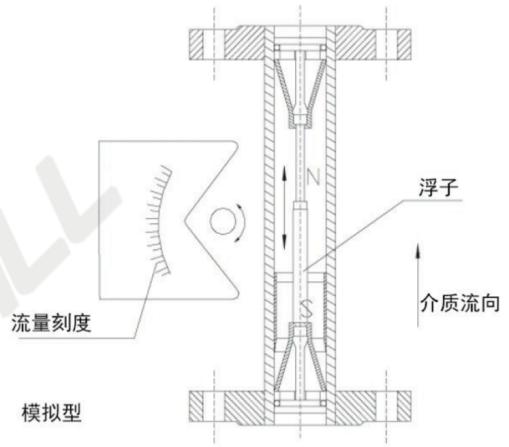

工作原理圖示

金屬管浮子流量計的內置磁鋼，在浮子歲介質上下移動時，磁場隨浮子的移動而變化。

a.就地顯示型：

由就地指示器中的隨動磁鋼與浮子內磁鋼耦合;而發生轉動，同時電動指針。通過刻度盤指示出此時流量大小。(如下左圖所示)







b.智能遠傳型

由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化為電信號，經A/D轉化，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。(如上右圖所示)



智能遠傳型



顯示&遠傳部件說明

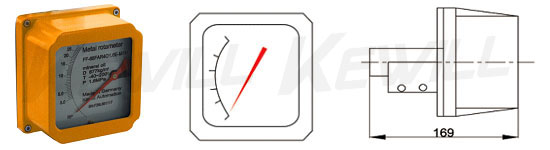

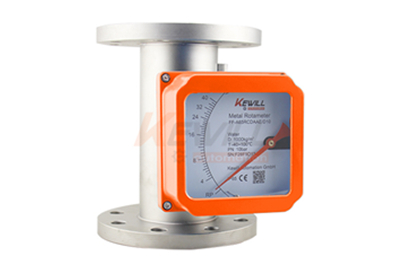

K1機械式型指示器

指示器是直接用測量管中浮子帶動隨動磁鋼旋轉從而帶動指針軸，通過刻度盤直接顯示瞬時流量值，因此其結果簡單，無任何修正，可靠性高.



K1機械式型指示器

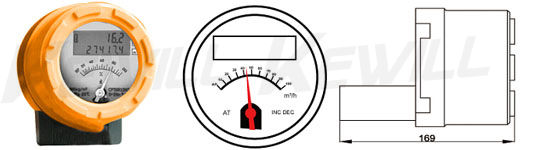

K2智能型指示器

.



K2智能型指示器

●方形鑄鋁殼體



●單獨的機械指針指示器瞬時流量

●5位液晶數字顯示瞬時流量計及8位數字顯示累積流量

●輸出4~20mA電流信號體

●上、下限報警開關動作點參數設定方法靈活設定。輸出繼電器

●脈沖輸出

最小間隔50毫秒一個脈沖，每個脈沖代表一個單位瞬時流量，當報警限值設定為零時，該報警輸出功能轉換為脈沖輸出方式，因此在單個報警輸出方式與脈沖輸出方式只能選其一

●數據備份及掉電保護功能體

●3.6V鋰電池供電可選(無輸出可液晶顯示)

K3智能型指示器

●擁有K1.K2型指示器全部功能,可提供防爆功能選項



K3智能型指示器



A型下進上出 基礎結構

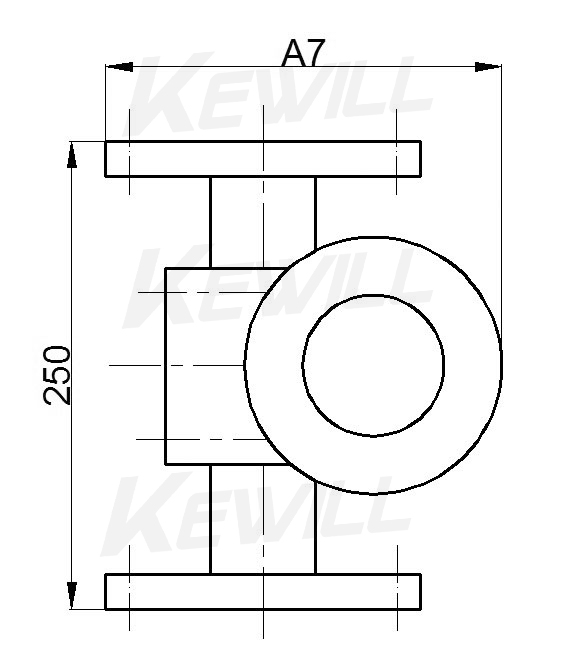

外形尺寸

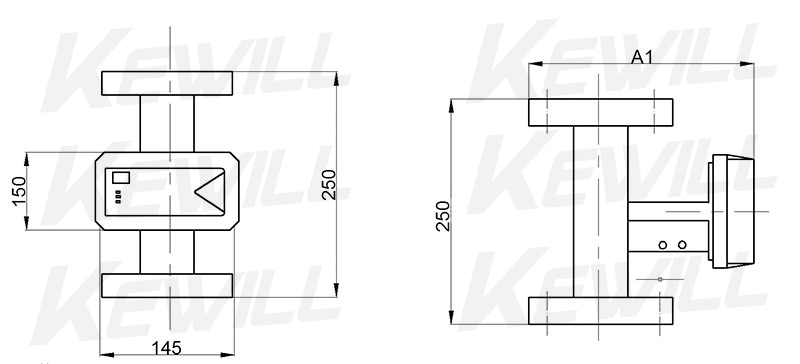

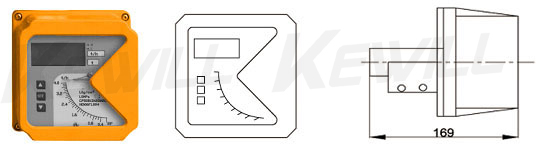

M1.M2指示單元外觀



M1.M2指示單元外觀

口徑

高度(mm)

L(mm)

壓力損失（KPa）

重量(kg)

DN15

250

220

14

3.7

DN25

250

230

19

5.2

DN50

250

255

23

8.7

DN80

250

270

33

14.2

DN100

250

280

42

15.2

DN150

250

320

60

33.7

DN200

350

350

70

48.7

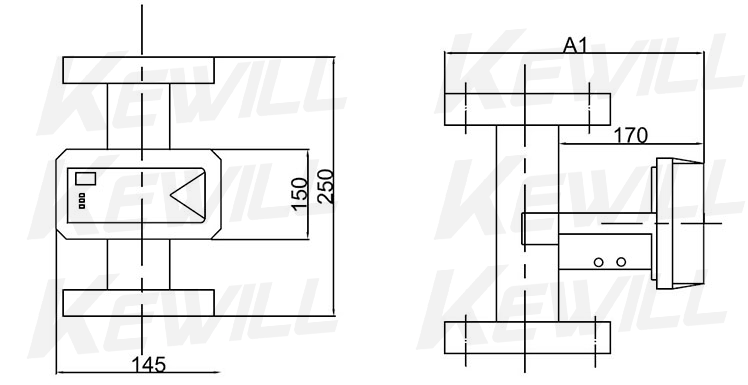

M4指示單元外觀



M4指示單元外觀

口徑

高度(mm)

L

壓力損失（KPa）

重量(kg)

DN15

250

241

14

3.7

DN25

250

280

19

5.2

DN50

250

300

23

8.7

DN80

250

330

33

14.2

DN100

250

350

42

15.2

DN150

250

405

60

33.7

DN200

350

460

70

48.7

A型下進上出 PTFE結構

外形尺寸



A型下進上出 PTFE結構
A型下進上出 PTFE結構



口徑

高度(mm)

L(mm)

L1(mm)

重量(kg)

DN15

250

220

135

6

DN25

250

230

135

6

DN50

250

235

195

11

DN80

250

270

225

16.5

DN100

250

280

250

17.5

B型下進上平出 PTFE結構

外形尺寸



B型下進上平出 PTFE結構
B型下進上平出 PTFE結構



口徑

H高度(mm)

L(mm)

A（mm）

壓力損失（KPa）

重量(kg)

DN15

560

260

120

18

7

DN25

560

260

120

22

8

DN50

600

260

120

28

15

DN80

700

260

150

36

25

DN100

700

260

150

45

29

DN150

760

300

150

58

50

DN200

800

300

200

70

61

C型下平進上平出 普通結構

外形尺寸



C型下平進上平出 普通結構
C型下平進上平出 普通結構



口徑

H高度(mm)

L(mm)

A（mm）

壓力損失（KPa）

重量(kg)

DN15

500

250

120

20

5

DN25

500

250

120

28

8

DN50

650

250

120

33

14

DN80

800

300

150

45

31

DN100

800

300

150

53

50

DN150

850

350

180

63

67

DN200

880

400

200

70

81

D型右進左出 普通結構

外形尺寸



D型右進左出 普通結構
D型右進左出 普通結構



口徑

H高度(mm)

壓力損失（KPa）

重量(kg)

DN15

430

30

6.5

DN25

450

35

10.5

DN50

540

40

21

DN80

557

45

32

DN100

570

50

48

E型右進左出 普通結構

外形尺寸



E型右進左出 普通結構
E型右進左出 普通結構



口徑

H高度(mm)

L(mm)

L1（mm）

重量(kg)

DN15

250

220

211

3.7

DN25

250

230

280

5.2

DN50

250

255

300

8.7

DN80

250

270

330

14.2

DN100

250

280

350

15.2

DN150

250

320

405

33.7

DN200

350

350

460

48.7

高溫、高壓型儀表結構

高溫結構圖 選型代碼:/1

高溫結構與標準型結構的區別是加大了測量管與指示器之間的距離，這樣即可增加散熱也可增加隔熱材料的厚度

高溫結構只適用于K1指針顯示指示器,測量范圍:-80℃-+300℃

符號 DN15 DN25 DN50 DN80 DN100 DN150 DN200
L 270 280 305 320 330 370 400



高溫結構圖



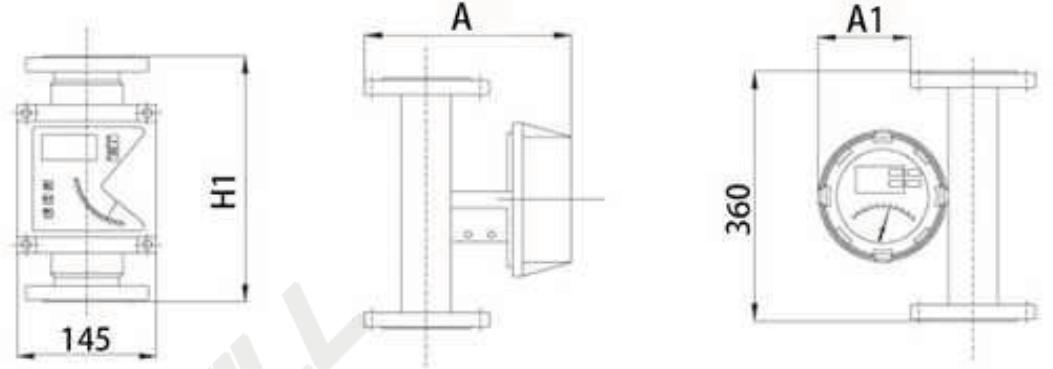

高壓結構 選型代碼:/2







規格 A A1 H 重量(kg)
DN15 240 265 250 8
DN25 250 285 250 12
DN50 270 330 350 36
DN80 300 375 350 53
DN100 320 405 350 71

阻尼器裝置結構 選型代碼:/3

流量與壓力不穩定的液態介質適用

氣體介質適用



ff-5



夾套型結構 選型代碼:/4

適用于被測介質溫度需要加熱或冷卻的工況,夾套厚度16mm,推薦接口DN15法蘭型,耐壓1.6Mpa

常用氣體密度表

壓力：0.1013MP 溫度：20℃ 單位：kg/m3

名稱

密度

名稱

密度

名稱

密度

名稱

密度

空氣

1.2041

丙烷

1.8332

苯

3.2476

氟

1.5798

氮

1.1646

正丁烷

2.4163

一氧化碳

1.165

氯

2.9476

氧

1.3302

異丁烷

2.4163

二氧化碳

1.829

氯甲烷

2.099

氦

0.1664

正戊烷

2.9994

一氧化氮

1.2474

氯乙烷

2.6821

氫

0.1664

乙烯

1.166

二氧化氮

1.9121

氨

0.708

氪

3.4835

丙烯

1.7495

一氧化二氮

1.8302

氟利昂-11

5.711

氙

5.4582

丁烯-1

2.3326

硫化氫

1.4169

氟利昂-12

5.0269

氖

0.8391

順丁烯-2

2.3327

氟化氫

1.1235

氟利昂-13

4.3428

氬

1.6605

反丁烯-2

2.3327

氧硫化碳

2.4973

氟利昂-113

7.79

甲烷

0.6669

異丁烯

2.3327

臭氧

1.9952



乙烷

1.25

乙炔

1.083

二氧化硫

2.726



常用液體密度表

名稱

密度

名稱

密度

名稱

密度

名稱

密度

水

998.3

乙醇

789.2

間甲醇

1034

氟仿

1490

水銀

13545

乙二醇

1113

對甲酚

1011

四氯化碳

1594

溴

3120

正丙醇

804.4

甲酸甲酯

975

鄰二甲苯

880

硫酸

1834

乙丙醇

785.1

丙酸甲酯

915

間二甲苯

864

硝酸

1512

正丁醇

809.6

甲酸

1220

對二甲苯

861

鹽酸（30%）

1193

乙腈

783

乙酸

1049

甲苯

866

環丁

1261

正戊醇

813

丙酸

993

鄰氯甲苯

1081

丙嗣

791

乙醛

783

苯胺

1021

間氯甲苯

1072

甲乙嗣

803

丙醛

808

丙腈

781.8

環己烷

778

酚

1050

環已酮

946.6

丁腈

790

乙烷

660

二氧化碳

1262

二乙醚

714

噻吩

1065

庚烷

684

乙醇胺



甘油

1261.3

二氯甲烷

1326

辛烷

702

甲醇

791.3

鄰甲酚

1020

醋酸甲酯

934



流量流速對照表

公稱通徑

流速（m/s）

0.01

0.1

0.3

0.5

1

2

3

4

5

10

流量（m3/h）

10

0.00283

0.02827

0.08482

0.14137

0.28274

0.56549

0.84823

1.13097

1.41372

2.82743

15

0.00636

0.06362

0.19085

0.31807

0.63617

1.27235

1.90852

2.54469

3.18086

6.36173

20

0.01131

0.11309

0.33929

0.56549

1.13097

2.26195

3.39292

4.52389

5.65487

11.3097

25

0.01767

0.17672

0.53014

0.88357

1.76715

3.50429

5.30144

7.06858

8.83573

17.6715

32

0.2895

0.28953

0.86859

1.44765

2.89529

5.79058

8.68588

11.5812

14.4765

28.9529

40

0.04524

0.45239

1.35717

2.26195

4.52389

9.04779

13.5717

18.0956

22.6195

45.2389

50

0.07069

0.70689

2.12058

3.53429

7.06858

14.1372

21.2058

28.2743

35.3429

70.6858

65

0.11945

1.19459

3.58377

5.97295

11.9459

23.8918

35.8377

47.7356

59.7295

119.459

80

0.18096

1.80956

5.42867

9.04779

18.0956

36.0911

54.2867

72.3823

90.4779

190.956

100

0.28274

2.82743

8.4832

14.1372

28.2743

56.5487

84.823

113.372

147.372

282.743

125

0.44178

4.41786

13.2536

22.0893

44.1786

88.3573

132.536

176.715

220.893

441.786

150

0.63617

6.36173

19.0852

31.8086

63.6173

127.2345

190.852

254.469

318.086

636.173

200

1.13097

11.3097

33.9292

56.5487

113.097

226.195

339.292

452.389

565.487

1130.973

250

1.76715

17.6715

53.0144

88.3573

176.715

353.429

530.144

706.585

883.573

1767.15

300

2.54469

25.4469

76.3407

127.235

254.469

508.938

763.407

1017.88

1272.35

2544.69

流量表

水:20°C 空氣:20°C,0.1013Mpa

液體

空氣

口徑

量程編號

量程范圍（L/h）

量程范圍（m³/h）

壓力損失Kpa

Nm3/h（標態下）

壓力損失Kpa

DN15

1

1~10

0.001~0.01

6

0.03~0.3

6.5

2

1.6~16

0.006~0.016

6.4

0.05~0.5

7

3

2.5~25

0.0025~0.025

6.5

0.07~0.7

7.1

4

4.0~40

0.004~0.04

6.5

0.11~1.1

7.2

5

6.3~63

0.0063~0.063

6.6

0.18~1.8

7.3

6

10~100

0.01~0.1

6.6

0.28~2.8

7.5

7

16~160

0.016~0.16

6.8

0.4~4

8

8

25~250

0.025~0.25

7.2

0.7~7

10.8

9

40~400

0.04~0.4

8.6

1.0~10

11

10

63~630

0.063~0.63

11.1

1.6~16

14

11

63~630

0.063~0.63

14



14

DN25

1

100~1000

0.1~1

7



7..7

2

160~1600

0.16~1.6

10.8

3.0~30

8.8

3

200~2000

0.2~2

13.5

4.5~45

12

4

250~2500

0.25~2.5

15.8



15

5

320~3200

0.32~3.2

16.2

7.0~70

19

DN50

1

400~4000

0.4~4.0







2

500~5000

0.5~5



12~120



3

630~6300

0.63~6.3







4

500~5000

0.5~5.0



18~180



5

630~6300

0.63~6.3







6

1000~10000

1.0~10



18~180



7

1600~16000

1.6~16



25~250



8

2000~20000

2~20



40~400



9

2500~25000

2.5~25







10

1600~16000

1.6~16



63~630



11

2000~20000

2~20







DN80

1

2500~25000

2.5~25







2

4000~40000

4~40



70~700



3

6300~63000

6.3~63



120~1200



4

4000~40000

4~40



180~1800



DN100

1

6300~63000

6.3~63







2

8000~80000

8~80



180~1800



3

1000~10000

1~10



300~3000



4

8000~80000

8~80







DN150

1

10000~10000

10~100



300~3000



2

15000~150000

15~150







3

15000~150000

15~150







DN200

1

20000~200000

20~200







特殊口徑為DN20,DN32，DN40，DN65，DN125，請提前與廠家聯絡咨詢。

選型表

FF- 金屬管浮子流量計
  結構形式
  基礎型,下進上出
  下進上橫出,
  下橫進上橫出
  右進左出
  左進右出
  通徑代碼
  DN15 DN25 DN50 DN80 DN100 DN200 例如：DN15口徑選項代碼“15”
  測量管材質
  主體材質：碳鋼
  主體材質：不銹鋼1.4301（304）
  主體材質：不銹鋼1.4435(316L)
  主體材質：不銹鋼1.4435(316L)+內襯材料PTFE(聚四氟乙烯)
  主體材質：鈦合金
  供電電源
  DC 24V
  AC 220V
  3.6V DC 鋰電池供電Battery power supply
  顯示表頭樣式
  就地指針指示型
  液晶顯示+指針顯示型(4~20mA+繼電器)
  智能型
  輸出信號及通訊
  無輸出
  4~20mA
  輔助信號：繼電器功能輸出
  脈沖輸出
  介質溫度
  -40℃~100℃ (標準指針顯示型可選)
  -30℃~80℃ (液晶顯示型可選)
  0℃~120℃ (PTFE內襯型適用溫度)
  0℃~150℃(耐高溫指針顯示型可選)
上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息
過程連接耐壓等級 /D6 EN 1092-1(DIN) PN6
/D10 EN 1092-1(DIN) PN10
/D16 EN 1092-1(DIN) PN16
/D25 EN 1092-1(DIN) PN25
/D40 EN 1092-1(DIN) PN40
/D63 EN 1092-1(DIN) PN63
/D100 EN 1092-1(DIN) PN100
/D250 EN 1092-1(DIN) PN250
/P產品應用地特殊標準HG20594
備選項: 附加機構 /1 高溫定制型
/2 高壓定制型
/3 氣體介質阻尼定制型
/4 保溫夾套型
/5 螺紋連接定制型


上一篇：沒有了
版權所有：科威勒自動化（上海）有限公司 滬ICP備20024827號-8
一鍵撥號 一鍵導航
主站蜘蛛池模板： 国产www网站| 午夜一级毛片免费视频 | 色婷婷五| 五月花在线视频 | 欧美性色黄大片www 欧美黄色性视频 | 波多野结衣中文字幕在线播放 | 亚洲男人天堂久久 | 伊人亚洲综合青草青草久热 | 国内精品麻豆 | 美女福利视频一区 | 亚洲开心网| 九九视频免费观看 | 在线看小视频 | 丁香六月天婷婷 | 男女免费视频 | 亚洲 欧美 综合 | 欧美日韩中文国产一区二区三区 | 久久精品国产这里是免费 | 99视频都是精品热在线播放 | 综合在线视频精品专区 | 亚洲视频中文字幕在线观看 | 欧美日韩在线观看一区 | 亚洲国产福利精品一区二区 | 久久精品一区二区三区四区 | 一区视频 | 五月天丁香婷婷综合 | 中文字幕永久在线观看 | 自拍偷拍亚洲区 | 男女视频在线观看免费高清观看 | 在线免费观看视频你懂的 | 精品日韩在线观看 | 羞羞视频在线免费观看 | 久久羞羞 | 羞羞的视频在线 | 五月婷婷深深爱 | 日本欧美视频在线 | 99久久国内精品成人免费 | 欧美成人精品久久精品 | 国产一二三视频 | 欧美日韩综合精品一区二区三区 | 久热精品免费 |
