外夾式超聲波流量計流量測量點如何選擇？相信這個問題困擾著很多小伙伴，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
一、外夾式超聲波流量計流量測點的選擇
外夾式超聲波流量計是所有流量計中安裝最簡單、最方便的一種。只要選擇合適的測點，將測點處的管道參數輸入流量計，在管道上安裝傳感器進行測量。
在選擇測量點時，要求選擇流體流場分布均勻的管段，以保證測量精度。安裝時應遵循以下原則：
1. 選擇充滿流體的管段，例如管道的垂直部分（流體向上流動是首選）或充滿流體的水平管段。

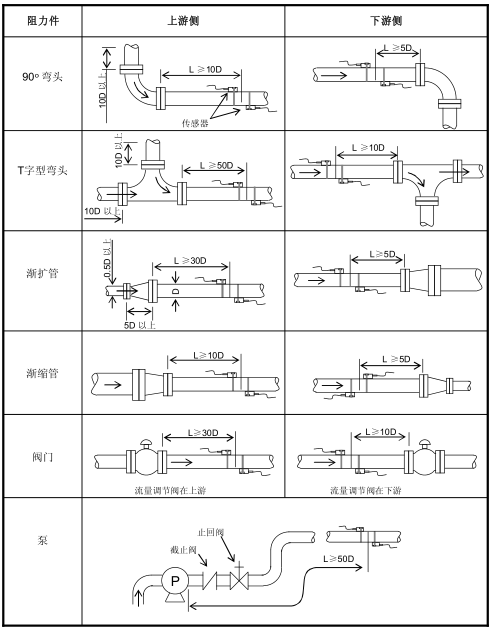

2、測點應選擇上游10倍管徑（10D）、下游5倍管徑（5D）以內的均勻直管段，不得有任何閥門、彎頭、縮徑器等干擾測量的裝置。流場。對于直管長度，建議使用下表中的值。
3.在水平管段，傳感器應安裝在管道的9點鐘和3點鐘位置，并應避開6點鐘和12點鐘位置，以免造成信號衰減。管道底部有沉淀物或管道頂部有氣泡和氣孔。
4、確保測量點溫度在工作范圍內。
5、充分考慮管道內壁結垢情況，盡量選擇不結垢的管段進行測量。當不能完全滿足時，應考慮結垢作為襯里，以獲得更好的測量精度。
6、選擇均勻致密的管材，便于超聲波傳輸的管段。
二、外夾式超聲波流量計安裝
安裝外夾式超聲波流量計前，必須將管道外表面待安裝區域清理干凈，除銹和除漆，傳感器安裝應選擇管道密實部分。傳感器和管壁的中心部分涂有足夠的偶聯劑，將偶聯劑擠出以確保傳感器和管壁之間沒有氣泡，然后將外夾式傳感器緊緊地束縛在管壁上.
(1)兩個傳感器應安裝在管軸的水平方向。
(2) 兩個傳感器的安裝方向應為同一方向并平行
(3) 在安裝過程中，注意傳感器與管壁之間不能有氣泡或碎石。對于水平管道，傳感器應安裝在管道接口上
(4)在橫軸上（3點鐘或9點鐘位置），以防管子上部有氣泡。 （參見傳感器安裝）。
(5) 如果安裝場地空間有限，傳感器不能水平對稱安裝，可在管內始終充滿液體（上部無氣泡）的情況下垂直或傾斜安裝探頭。管子）。
1.安裝間距
外夾式超聲波流量計的安裝距離是指兩個傳感器相對兩端的距離。
2.安裝類型
外夾式超聲波流量計的安裝方式有三種。這三種方法分別稱為V法、Z法和N法。一般在直徑100～300mm（4"～12"）的小管子可采用先V法； V法檢測不到信號或信號質量差，則選擇Z法；測量直徑大于300mm（12”）的鑄鐵管時應首選Z法。N法是一種不太常用的方法，適用于直徑最大為50mm（2”）的管子。
(1)V法安裝
V法安裝一般是標準安裝方式，使用方便，測量準確。測量的直徑范圍從 25 毫米（1 英寸）到大約 400 毫米（16 英寸）。安裝流量傳感器時，注意兩個傳感器水平對齊，中心線與管道軸線對齊。

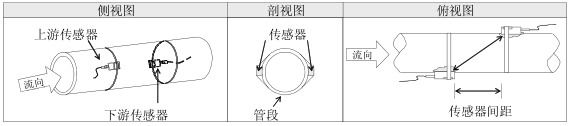

(2)Z法安裝
當管道很粗或由于液體中存在懸浮物，管道內壁結垢過厚或襯里過厚，導致V法安裝流量計信號弱，導致儀表不能正常工作 ，選擇Z法安裝。 原因是：采用Z法，超聲波在管道內直接傳輸，無折射（稱為單聲道），信號衰減小。
方法 Z 安裝可以測量從 100 毫米（4 英寸）到大約 800 毫米（32 英寸）的管道直徑。 300mm(12")以上的管道，實際安裝流量時序建議采用Z法。

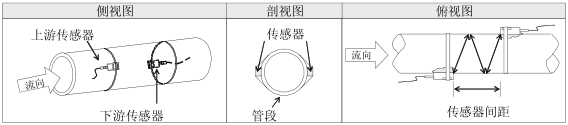

(3)N法安裝
N法安裝，超聲波束在管道內折射兩次，通過流體三次（三聲路），適用于小管徑管道的測量。 N法通過延長超聲波的傳輸距離來提高測量精度。
