關于電磁流量計流速信號特征有哪些呢？相信這個問題也是很多小伙伴感興趣的問題之一，關于這個問題，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
下面將分析流量信號電壓的基本特性，使電磁流量計轉換器能夠對流量信號進行有效的、有針對性的放大、處理和數據采集。
(1)頻率
流量信號是由勵磁場感應產生的，其電特性與勵磁電壓的參數有關，使信號的頻率與勵磁頻率一致。從降低傳感器零位和保持穩定性的角度考慮，通常采用6.25Hz甚至低至1Hz的激勵頻率；從減小流體極化電壓引起的輸出擺幅的角度來看，激勵頻率范圍從幾十赫茲到100Hz；為了減少低電導率時流動噪聲的影響，激勵頻率可以達到160Hz。總之，電磁流量計的信號頻率比較低，當勵磁頻率確定后，信號頻率基本不變。也就是說，轉換器的放大電路可以設計成低頻放大器，選擇頻率來抑制各種高頻kHASSles，提高信噪比。
(2) 相位和波形
流量信號與工作磁場的相位和波形基本相同，即流量信號與勵磁電壓的相位和波形基本相同。由于金屬測量管的渦流和勵磁線圈的電感和電阻的滯后作用，流量信號具有一定的相移或沿波形前后的積分過程。這種相移或積分過程對于大直徑傳感器尤為明顯。
(3)
速度信號的電壓幅度與兩個電極之間的距離、磁感應強度和速度成正比。通常感應信號的幅值很小，一般流體在感應電動勢低于lmV時流過傳感器的流速為LM/s，甚至低于0.2mV。
(4)內阻
根據整個電路的歐姆定律，放大器的輸入電阻和信號源的內阻構成一個分壓電路。放大器有限的輸入電阻不能將信號源的電壓全部加到放大器中，一部分信號電壓會下降到信號的內阻上。為了減少信號電壓的損失，放大器的輸入電阻必須遠大于信號的內阻，以減少內阻引起的測量誤差。

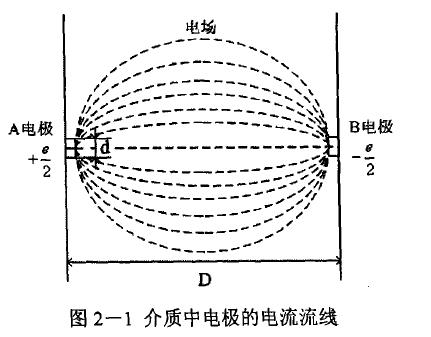

對于點電極式電磁流量計流量信號的內阻，如圖2-1所示，絕緣襯里傳感器測量管內壁裝有液體電極。電極為直徑為 D 的圓盤，電極 A 與電極 B 之間的距離（測量管直徑）為 D(D << d)。充滿導電液體的管道足夠長，使電極所在介質的電導率s和介電常數E均勻，不會改變介質中的電流場。在這些假設下，電極基本上埋在所有方向上都具有無限深度的介質中。設兩電極間的電動勢為E，電極A的電位為+E/2，電極B的電位為-E/2。從圖可以看出。如圖2-1所示，電流從A電極擴散到介質，從B電極流出。電流流過時，靠近電極的截面最小，離電極越遠截面越大。也就是說，離電極越遠電流密度越小，所以電場強度越小。因此，在電流路徑的每單位長度上，介質對電流的電阻越來越小。因此，在計算傳感器信號的內阻時，可以暫時將流體的體積電阻視為零，只計算與介質接觸的兩個電極的接觸電阻。為了計算方便，先將電極作為球體處理，球體的半徑設為R。帶電球體的電容C為：

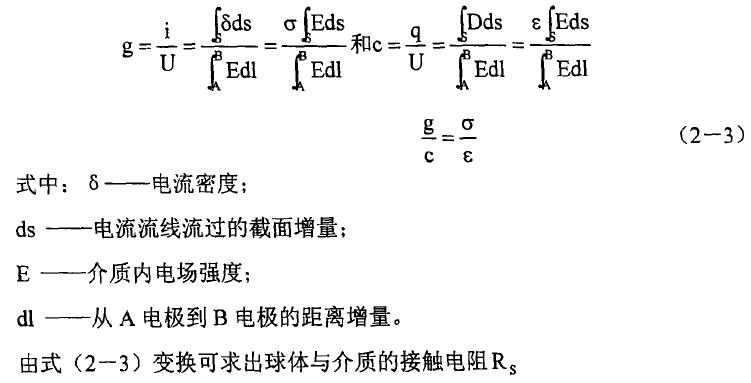

帶電系統的電容C對應相同大小的帶電系統的電導率G，根據電工理論可得(2-3)的換算關系。
(5) 磁場變化的影響
從原理公式可以看出，流量信號的幅值不僅隨速度變化，還隨磁場強度變化。 也就是說，流量測量還需要考慮電磁流量計信號隨磁場強度的變化。 因此，應使用勵磁電流或補償恒流源。
