關于污水流量計安裝規范及安裝圖，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
安裝說明
流量計的設計、測試和供電都有安全規定。用戶必須嚴格遵守本手冊的有關規定，以確保流量計的安全操作和運行。保證電磁流量計測量精度的必要條件如下：
被測液體介質必須是導電的。
被測液體介質必須充滿管道。
被測液體介質必須均勻，避免電導率不均勻（會造成嚴重干擾）。如果需要動態添加化學品，則應將其注入儀表下游。
電磁流量計系統必須良好接地。
進口直管至少 5 倍 DN，出口直管至少 2 倍 DN。 ? 在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。
安防措施
為保護人身和設備安全，應遵守以下規定：
在選擇位置和安裝流量計之前，必須仔細閱讀本手冊的相關部分，并考慮流量計、相關設備和機身環境的安全要求。
儀表的安裝和維護應由具有一定儀表知識的人員進行。
正確安裝流量計傳感器和管道，確保密封安全可靠。液體壓力不應超過銘牌上規定的最大工作壓力。
采取一定的措施防止觸電事故的發生。
流量計的起吊設備應符合安全規定。
一、污水流量計安裝注意事項：
污水流量計安裝方向沒有特別嚴格的要求，一般水平、垂直或傾斜均可，不受限制。但必須提醒的是，為了保證管道充滿被測介質，即“滿管”狀態，建議最好垂直安裝，自下而上流動，尤其是液固兩相流體，必須垂直安裝。如果現場只允許水平安裝，則需要保證兩個電極在同一水平面，且電極軸線必須大致在水平方向，因為底部的電極容易被覆蓋由沉淀物產生，頂部電很容易被液體中偶爾存在的氣泡摩擦，覆蓋電極表面，造成輸出信號的波動。下面列出污水流量計在安裝中的注意事項：
1、流量計上游至少有5DN直管段，下游至少有3DN直管段。為便于安裝和拆卸，可在流量計出廠時安裝管道膨脹節。
2、流體的流動方向與流量計外殼上的箭頭所標示的方向一致；
3、如果管道內有負壓，會損壞流量計的內襯材料。應特別注意防止出現負壓。例如，如果液體溫度高于室溫，傳感器的上下游截止閥關閉，流體的冷卻和收縮就會形成負壓。應在傳感器附近安裝負壓防止閥。
4、流量計應盡量遠離泵、閥等設備，以免干擾測量；
5、流量計應盡量遠離射頻、強磁場、強振動等干擾源；
6、如果測量管有振動，流量計兩側應有固定支架；
7、測量混合相流體時，選擇不會引起相分離的地方；測量雙組分液體時，避免在混合物不均勻的下游加載；測量化學反應管道時，應安裝在反應完成段的下游；同時測量混相流體時，混合點與流量計的距離應至少為30DN直管段；
8、為方便日后對流量計的清洗和維修，應安裝旁通管，保證流量計第一個5DN和第二個3DN的直管段。
9、安裝污水流計時，要注意兩個法蘭的均勻擰緊，否則容易壓壞襯里材料，最好使用扭力扳手；
10、傳感器必須單獨接地，一般情況下接地電阻應在100歐以下，對于防爆產品和安裝有防雷要求，接地電阻應小于10歐。 分體式流量計原則上應在傳感器側接地，轉換器應在同一連接點接地；
11、分體式污水流量計轉換器一般安裝在傳感器附近或配電室。 需要注意的是，傳感器和轉換器之間的連接是為了避免干擾信號，信號線必須單獨穿在接地保護金屬管中，信號線和電源線不能混在同一種金屬中。
二、 污水流量計安裝實例圖及要求：
1、應安裝在水平管道下部垂直向上，避免安裝在管道最高點垂直向下；
2、應安裝在管道上升處；
3、在明渠安裝時，應安裝在管道下部；
4、如果管道落差大于5m，則在傳感器下游安裝排氣閥；
5、控制閥和截止閥應安裝在傳感器的下游，而不是傳感器的上游；
6、傳感器不能安裝在泵的進出口處，而應安裝在泵的出口處；

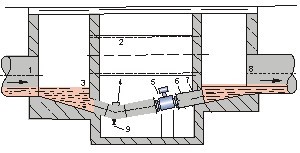

7、液體流量計在測量井中的安裝方式；
注意圖 7:1。 入口 2. 溢流管 3. 入口格柵 4. 流量計 6. 短管 7. 出口 8. 排放閥
如何正確選擇安裝節點：
正確選擇安裝點和正確安裝流量計是非常重要的環節，如果安裝環節錯誤，輕的會影響測量精度，重的會影響流量計的使用壽命，甚至損壞流量計。
選擇安裝位置時應特別注意：
非測量電極的軸線必須近似水平；
測量管道必須全部全部；
重點最少5×D（D為內徑）長度的直管段，最少最少注意3×D（D為環內徑）長度的直管段；
流體的流動方向和方向的方向一致；
如果管道中存在真空，則會損壞流量計的內襯。 應該特別注意它。
流量計附近不應有強電磁場；
附近應有足夠的安裝和維修空間；
如果測量管有振動，流量計兩側應有固定支架。 測量不同介質的混合液體時，混合點與流量計的距離至少應為30×D（流量計內徑D）。 為方便日后對流量計的清洗和維護，應安裝旁通管。
