原理特點
無機液電磁流量計原理FE20高壓電磁流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，感應電勢為E:E=KBVD式中：K--------儀表常數式中：B--------磁感應強度式中：V--------測量管截面內的平均流速式中：D--------測量管道截面的內徑測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速
原理

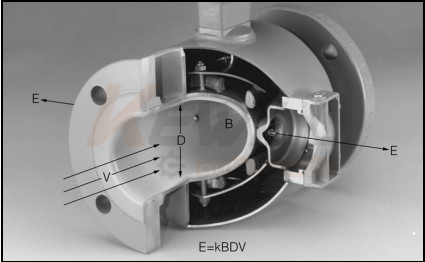

FE20無機液電磁流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，感應電勢為E:
E=KBVD
式中：K--------儀表常數
式中：B--------磁感應強度
式中：V--------測量管截面內的平均流速
式中：D--------測量管道截面的內徑

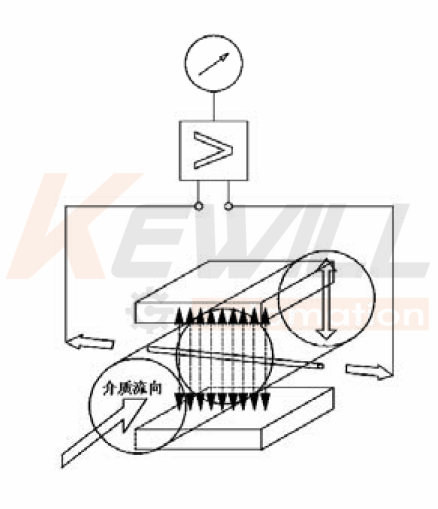

測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應電極檢出，并通過電纜送至轉換器通過其智能化處理，實現流體瞬時流量、積累流量的顯示及流量數據與控制系統之間的通訊。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。
結構
結構
FE20無機液電磁流量計特點…優勢
●電磁流量計是一種測量體積流量的儀表，測量的結果與流速分布，流量壓力，溫度，密度，粘度等物理參數無關
●測量管內無活動部件，便于維護管理，所以傳感器的使用壽命長；無阻流部件，因為無壓力損失
●被測液體電導率最低可達5μS/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，精準度較高，
通常為±0.5% ±0.2%
●由于感應電壓信號時在整個充滿磁場的空間中形成的，是管道截面上的平均值，因此傳感器所需要的直管段較短，一般為前5D后3D
●傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用
●雙向測量系統，可測量正向流量，反向流量
●高清晰度背光LCD顯示，漢英菜單操作，使用方便，操作簡單，易學易懂
●轉換器性能可靠、精度高、功耗低、零點穩定、參數設定方便、LCD顯示，可以顯示累計流量、流速、流量百分比等參數
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了測量的穩定性，低功耗
●全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●具有RS485、RS232、HART和Modbus等數字通訊信號輸出
FE20無機液電磁流量計特點…局限性
●電磁流量計不能測量氣體、蒸汽以及含有大量氣體的液體
●電磁流量計目前還不能用來測量電導率很低的液體介質，被測液體介質的電導率無法低于5μS/cm，相當于蒸餾水的電導率
對于石油制品或者有機溶劑還無能為力
●測量管絕緣襯里受溫度的限制，電磁流量計還不能測量高溫液體，測量介質溫度≤180°C適用
●電磁流量計的測量原理是基于法拉第電磁感應定律，所以易受外界的電磁干擾源影響
應用
用來測量導電性的液態介質，要求電導率應大于5μs/cm（自來水，原水的電導率約為100…5000μs/cm，可以用來測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，但介質中不能含有較多的鐵屑鐵磁性物質和大量的氣泡，主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
技術參數
公稱通徑（mm） | 管道式四氟襯里：DN10～DN600 | 流速范圍： | 0.3－12m/s | |
管道式橡膠襯里：DN40～DN1200(特殊規格可定制) | 電導率范圍： | 被測流體電導率≥5μs/cm | ||
流動方向： | 正，反，凈流量 | 電流輸出： | 負載電阻 | 0～10mA：0～1.5KΩ |
量程比： | 150:1 | 4～20mA：0～750KΩ | ||
重復性誤差： | 測量值的±0.1% | 數字頻率輸出： | 輸出頻率上限可在1～5000Hz內設定帶光電 | |
精度等級： | 0.2%級&0.5%級 | 隔離的晶體管集電極開路雙向輸出。外接電 | ||
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | 源≤35V導通時集電極最大電流為250mA。 | ||
高溫橡膠襯里：－20～＋90℃ | 供電電源： | AC220V、DC24V或3.6V鋰電池 | ||
聚四氟乙稀襯里：－30～＋100℃ | 消耗總功率： | 小于20W | ||
高溫型四氟襯里：－20～＋180℃ | 連接方式： | 流量計與配管之間可采用法蘭、卡箍連 | ||
額定工作壓力: | DN10－DN80：≤2.5MPa | 接、螺紋連接 | ||
DN80－DN150：≤1.6MPa | 環境濕度： | ＜90%r.h（非冷凝） | ||
DN200－DN1200：≤1.0MPa | 防護等級： | IP65（特殊訂制IP68） | ||
顯示單位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 環境溫度： | -25～+60℃(特殊工況下請咨詢工程師) | |
G/S(H=Hour M=Minute S=Second） | 要求直管段長度： | 上游≥5DN，下游≥3DN | ||
執行標準： | LVD 2006/95/EC&EMC 2004/108/EC | 執行標準： | DIN EN 1092-1-2002 | |
EN 61326-1：:2006輻射標準（BS EN50081-1) | 銷售使用地標準（訂貨備注） | |||
EN 61326-1：:2006抗干擾標準（BS EN50082-1) | 電氣連接方式： | M20*1.5 | ||
EN 61010-1:2001設備安全要求：一般要求 | ||||
使用介質
液體電導率最低可達5μS/cm

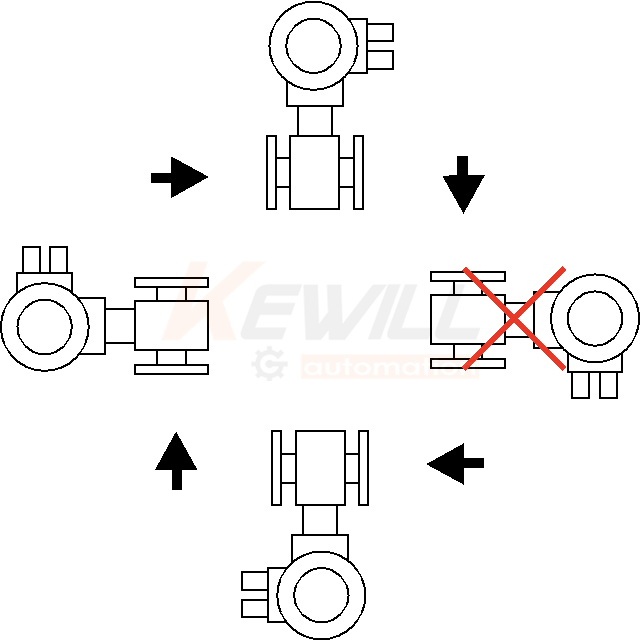

安裝圖
