原理特點

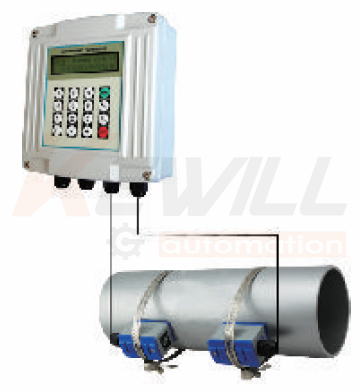

通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成，只需將傳感器粘貼在管道表面即可完成各種液體的流量
管道式超聲波流量計
原理&結構
通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成，只需將傳感器粘貼在管道表面即可完成各種液體的流量測量，與其它類型流量計它無需斷管斷流，安裝便捷。
管道式超聲波流量計
應用
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業,可以用做生產監測、水平衡調試、熱網平衡調試、節能監測
特點
●新建大型管道無實流校驗參數時最優選擇
●可測量非導電液體
●DN15~DN6000mm管道的測量可由一組主機和若干對傳感器配合完成
●無流動阻擾測量，無管道壓力損失
●自動記憶前512日、前128月、前10年累計流量,自動記憶前64次通斷電時間及流量,自動記憶前32日流量計的工作狀態是否正常
●支持熱量測量，配接溫度傳感器，可實現熱量測量。
●支持SD卡存儲器，可實現數據的存儲。

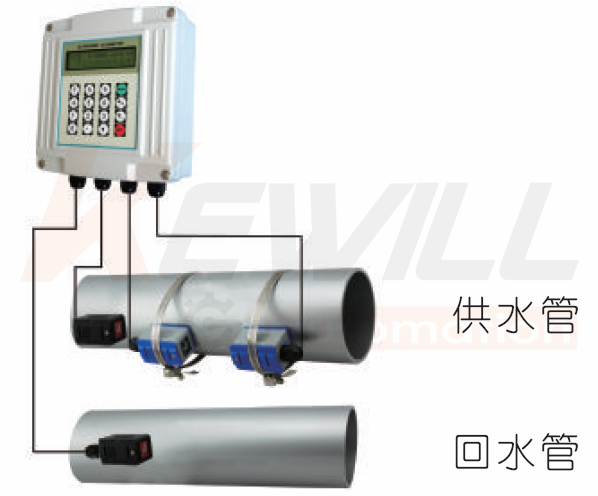

測量組成圖
安裝無需斷流，無壓力損失安裝維修方便
配接夾裝溫度傳感器，可以管外測量溫度，實現熱量（冷量）計量
技術參數
主機 |
| 工作環境 | |
原理： | 超聲波時差原理 | 溫度： | 主機﹣20~60℃；傳感器:﹣30~160℃ |
精度： | 優于±1% | 濕度： | 主機85%RH；流量傳感器:可浸水工作，水深﹤2m(注:傳感器灌膠后) |
顯示： | 可連接2×10背光型或者2×20字符型液晶顯示器 | ||
信號輸出： | 1路4~20mA電流輸出，阻抗0~1K,精度0.1% | 電源： | DC8~36V或AC85~264V |
1路OCT脈沖輸出（脈沖寬度6~1000ms,默認200ms) | 功耗： | 1.5W | |
1路繼電器輸出 | 測量介質 | ||
信號輸入： | 3路4~20mA電流輸入,精度0.1%, | 溫度： | 溫度：﹣30~160℃ |
可采集溫度、壓力、液位等信號并顯示（限FU30A） | 溫度：﹣30~160℃ | ||
可連接三線制PT100鉑電阻，實現熱量測量 | 濁度： | 10000ppm且氣泡含量小 | |
數據接口： | 隔離RS485串行接口，支持MODBUS協議 | 流速： | 0~±10m/s |
應用管道 |
| 適用介質： | 水 |
管材： | 鋼、鑄鐵、銅、鋁、等，允許有內襯 | 海水 | |
水泥管、PVC、玻璃鋼 | 預處理過的污水 | ||
直管段： | 上游10D，下游5D,距泵出口30D(D為應用管管徑) | 酸液 | |
管內徑： | 15~100mm（適配KU1，KUH1傳感器） | 堿液 | |
50~700mm（適配KU2，KUH2傳感器） | 酒精，飲料 | ||
300~6000mm（適配KU3，KUH3傳感器） | 油類 | ||
