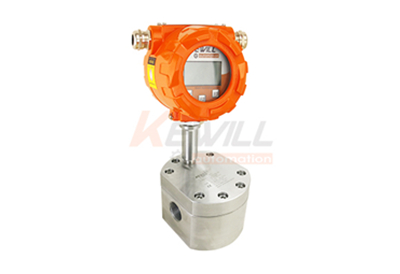

FG550容積齒輪流量計 返回

原理特點

當液體流經齒輪流量計的測量腔時會推動齒輪轉動，每個齒谷和測量壁形成的空間中所包含的液體體積相等。通過特定的傳感器探測經過的齒輪數即可測量出流過的液體體積。FG550流量計

FG550容積齒輪流量計

原理

當液體流經齒輪流量計的測量腔時會推動齒輪轉動，每個齒谷和測量壁形成的空間中所包含的液體體積相等。通過特定的傳感器探測經過的齒輪數即可測量出流過的液體體積。FG550流量計不受介質粘度的影響，有較高的測量精度和重復性，即使處在量程的測量下限也不受影響。特別適合粘度較高的介質。

特點

耐高壓;可測量各種粘性介質;高精度與高重復性;脈沖輸出/模擬量輸出可選;測量范圍相對廣泛。

應用

油墨測量

樹脂、硅膠、膠水測量;液壓油、潤滑油、油脂測量;冷卻液測量;溶劑測量;燃料油測量;聚氨酯測量;剎車液測量。

技術參數

測量介質 潔凈液體
被測液體粘度： 0~10000（Pa.s）
防護等級： IP65（特殊訂制IP68）
重復性誤差： 測量值的±0.2%、±0.5%
精度等級： ±0.2%（可定制協議量程）
±0.2%（可定制協議量程）
±1.0%
重復性誤差： ±0.1%
被測介質溫度： 常溫型： -40～60℃
中溫型： -20℃～100℃
高溫型： -20℃～200℃
額定工作壓力：
（高壓可定制）		 鋁：≤1.6MPa
不銹鋼：≤2.5MPa
鑄鋼：≤2.5MPa（4MPa，6.5MPa可選）
輸出信號： 脈沖信號
4…20mA電流信號
材質 主體：1.4435(316不銹鋼)或鋁
齒輪：1.4435（316L）
密封：FPM(NBRPTFE)
軸承：不銹鋼球軸承、硬質合金滑動軸承
供電電源： DC24V AC220V DC3.6
消耗總功率： 小于10W
環境溫度： ­40…60℃
相對濕度： 5%…95%

標稱口徑與流量參數表

標稱管徑（DN） 選型代碼 L/m
升/分鐘
精度0.2 精度0.5（量程1:10） 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.015 0.42 0.01 0.67 0.01 0.83
4 4 0.13 1.67 0.10 2.67 0.08 3.33
6 6 0.25 8.33 0.20 13.33 0.17 16.67
10 10 0.38 16.67 0.30 26.67 0.25 33.33
15 15 1.25 25.00 1.00 40.00 0.83 50.00
25 25 2.50 83.33 2.00 133.33 1.67 166.67
32 32 5.00 125.00 4.00 200.00 3.33 250.00



標稱管徑（DN） 選型代碼 L/h
升/小時
精度0.2 精度0.5（量程1:10） 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.9 25 0.72 40 0.6 50
4 4 7.5 100 6 160 5 200
6 6 15 500 12 800 10 1000
10 10 22.5 1000 18 1600 15 2000
15 15 75 1500 60 2400 50 3000
25 25 150 5000 120 8000 100 10000
32 32 300 7500 240 12000 200 15000



標稱管徑（DN） 選型代碼 m³/h
立方/小時
精度0.2 精度0.5（量程1:10） 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.0009 0.025 0.00072 0.04 0.0006 0.05
4 4 0.0075 0.1 0.006 0.16 0.005 0.2
6 6 0.015 0.5 0.012 0.8 0.01 1
10 10 0.0225 1 0.018 1.6 0.015 2
15 15 0.075 1.5 0.06 2.4 0.05 3
25 25 0.15 5 0.12 8 0.1 10
32 32 0.3 7.5 0.24 12 0.2 15

結構材質與耐壓等級

型號 統稱材質 殼體材質 齒輪 軸與軸承
FG550A 鋁 鋁 鋁 不銹鋼軸承
FG550B 不銹鋼1.4301(304) 不銹鋼1.4301(304) 不銹鋼1.4301(304) 不銹鋼軸承
FG550C 不銹鋼1.4435(316L) 不銹鋼1.4301(304) 不銹鋼1.4435(316L) 硬質合金軸承
FG550D PTFE 不銹鋼1.4435(316L) 1.4435(316L) /

外形參數表

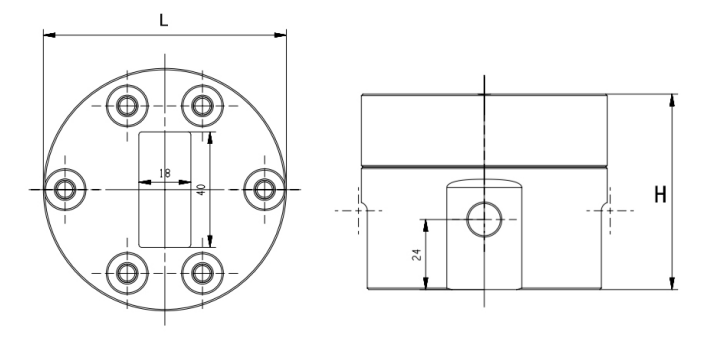

傳感器外形尺寸

標稱管徑 L H 接口螺紋(內螺紋） 重量（kg）
DN 2 84 67 G1/8 10
DN 4 84 67 G1/4 10
DN 6 84 67 G1/4 11
DN 10 84 67 G1/2 11
DN 15 120 98 G3/4 18
DN 25 158 118 G1 20
DN 32 158 118 G1 22

選型表

FG550A- 鋁合金齒輪流量計
FG550B- 齒輪流量計.1.4301(不銹鋼304)
FG550C- 齒輪流量計.1.4435(不銹鋼316L)
FG550D- 耐腐蝕齒輪流量計.PTFE(Polytetrafluoroethylene)
  名義管徑與對應量程
  可選項 2、4、6、10、15、25、32
  連接方式
  法蘭型連接
  內螺紋連接（*）
  衛生卡箍連接
  供電方式
  直流DC24V
  交流AC220V
  鋰電池3.6V（無信號輸出，就地顯示）
  被測介質溫度
  常溫型 -15～80℃
  中溫型 -40～100℃ （傳感器不銹鋼材質可選）
  高溫型 -20～220℃
  精度等級
  ±0.5%級別
  ±0.2%級別
  ±1.0%級別
  耐壓值
  耐壓1.6MPa（此項全部材質可選）
  耐壓2.5MPa（此項鋁材質與不銹鋼材質可選）
  耐壓5.0MPa（此項不銹鋼材質可選）
  信號類型
  Pulse脈沖信號
  4~20mA電流信號
  Pulse脈沖信號+就地顯示
  4~20mA電流信號+就地顯示
  無信號（就地累計顯示）
  備選項：就地顯示系統
  液晶數顯單元(備選項)
  保溫夾套功能（低溫固化介質選項）
上述選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息
